LCD musta tehnoloogia põhjalik analüüs (1. osa): struktuur ja ühendus, ekraani põhikoodi avamine

Tänapäeva maailmas, kus elektroonilisi seadmeid leidub kõikjal, toimivad vedelkristallkuvarid (LCD-d) inimese ja masina suhtluse põhiliidesena ning nende tehnilised võimalused määravad otseselt seadmete kasutuskogemuse. Erinevates stsenaariumides peituvad LCD-toodete taga hoolikalt kavandatud struktuuriskeemid ja ühendustehnoloogiad alates nutikatest kantavatest seadmetest kuni tööstuslike juhtimissüsteemideni, autoekraanidest kuni olmeelektroonikani. Professionaalse kohandatud LCD-ekraanide tootja ja võimsa LCD-ekraanide tehasena on CNK spetsialiseerunud ja keerukas kõrgtehnoloogiline ettevõte, mis on pühendunud kuvaseadmete ja HMI (Human-Machine Interface) toodete uurimis- ja arendustegevusele, tootmisele ja müügile.

Täna viime läbi põhjaliku analüüsi LCD-ekraanide põhialuste kohta, mis aitab teil mõista kuvatehnoloogia aluseks olevat loogikat.

I. Toote struktuur: kohandatud kuvalahendused

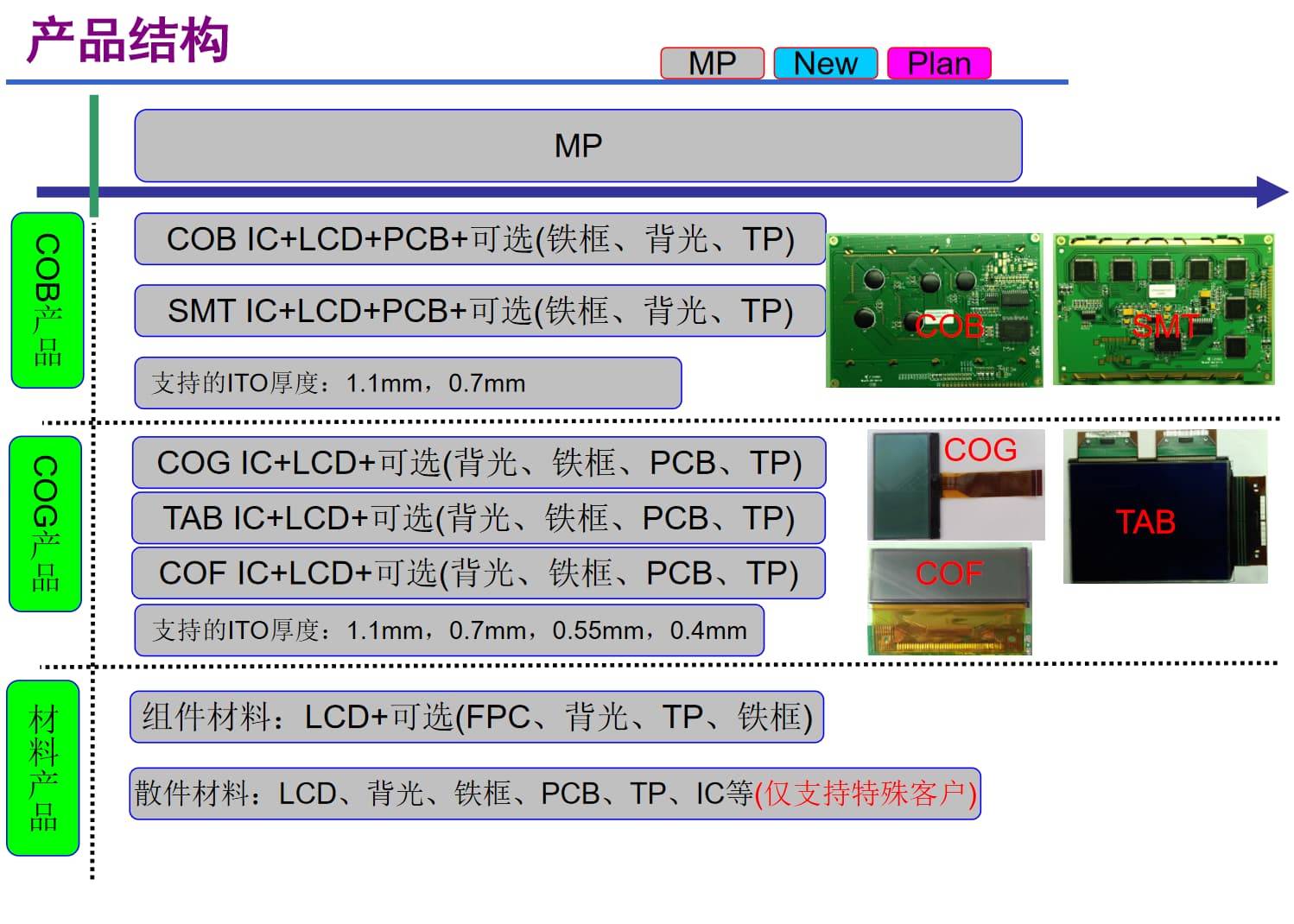

The product structure of LCDs is not one-size-fits-all but is customized according to application scenarios and performance requirements. Kogenud ekraanide tootmisettevõttena on CNK põhitoodete hulgas ühevärvilised LCD-ekraanid ja ühevärvilised moodulid, 0,96–15,6-tollised TFT-ekraani moodulid, OLED-moodulid ja HMI inimese ja masina interaktsiooni moodulid. Its product structure mainly consists of three categories of core products and various derivative schemes:

1. Integreeritud tooted: tõhusad ja stabiilsed üldkasutatavad valikud

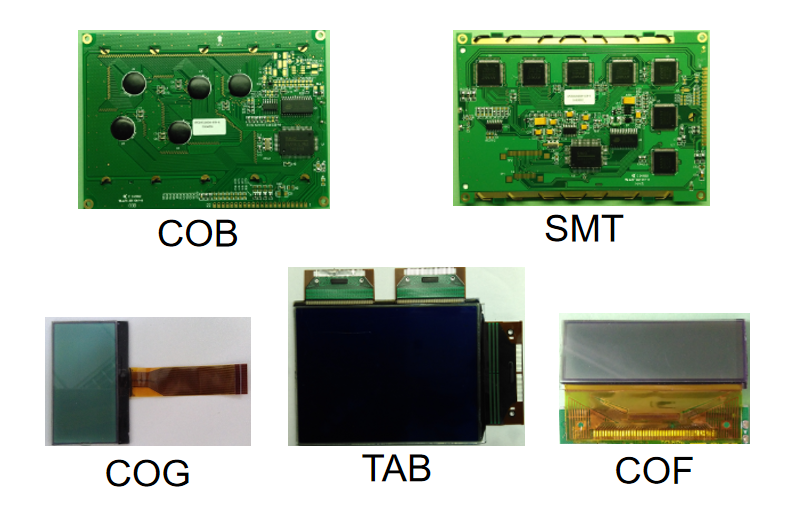

•  COB tooted: Võtke kasutusele "IC + LCD + PCB" põhiarhitektuur ja seda saab varustada valikuliste komponentidega, nagu raudraamid, taustvalgustus ja TP (puutepaneelid). Tänu suurele integratsioonile ja tugevale stabiilsusele kasutatakse neid laialdaselt rangete töökindlusnõuetega stsenaariumides, nagu tööstuslik juhtimine ja autovarustus.
•  COG tooted:Põhinedes "IC + LCD", toetavad nad paindlikku lisatarvikute valikut, nagu taustvalgustus, raudraamid, PCB-d ja TP-d. Jõudlust tagades lihtsustavad need konstruktsiooni, muutes need sobivaks nutikate kantavate seadmete, väikeste kaasaskantavate seadmete ja muude rangete suurusepiirangutega toodete jaoks.
•  SMT/COF/TAB tooted:Kombineerige SMT IC, COF IC ja TAB IC vastavalt LCD-ga koos valikuliste tarvikutega, mis katavad keskmise ja kõrgetasemelise ekraani vajadused. Nende hulgas paistavad COF- ja TAB-skeemid silma kitsa raamiga ja kõrge eraldusvõimega toodetes

2. Materjalitooted: paindlikult erivajadustega kohanemine

•  Komponentide materjalid:Kesksel LCD-ekraanil saab neid siduda selliste komponentidega nagu FPC (Flexible Printed Circuits), taustvalgustid, TP-d ja raudraamid, pakkudes klientidele poolintegreeritud lahendusi, mis tasakaalustavad kohandamise paindlikkust ja montaaži tõhusust.
• Varuosade materjalid:Pakkuge täielikku varuosade komplekti, sealhulgas LCD-ekraanid, taustvalgustid, raudraamid, PCB-d, TP-d ja IC-d, mis toetavad ainult eriklientide põhjalikke kohandamisvajadusi. See demonstreerib täielikult kohandatud LCD-ekraanide tootja paindlikku kohanemisvõimet ning sobib niši- ja isikupärastatud kuvari stsenaariumide jaoks.

Väärib märkimist, et CNK erinevad konstruktsiooniskeemid toetavad erinevaid ITO paksuseid: COB ja SMT skeemid toetavad 1,1 mm ja 0,7 mm paksuseid; COG, COF, and TAB schemes further extend to 0.55mm and 0.4mm. Õhem ITO paksus võimaldab seadmeid miniatuurseks muuta ja kergendada, peegeldades ka LCD-ekraanide tehase oivalist tehnilist tugevust.

II. Ühendusmeetodid: tõhus ülekande "silla" disain

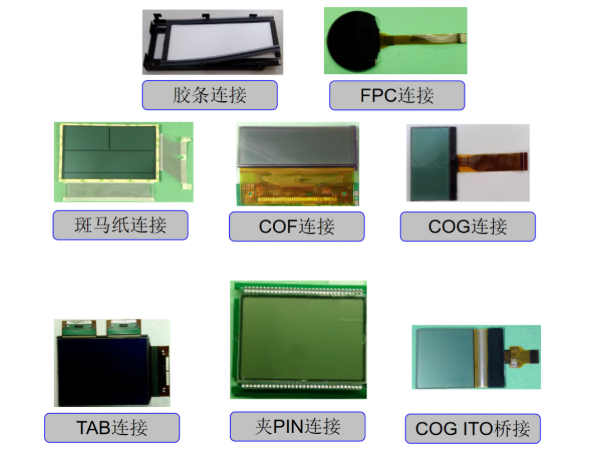

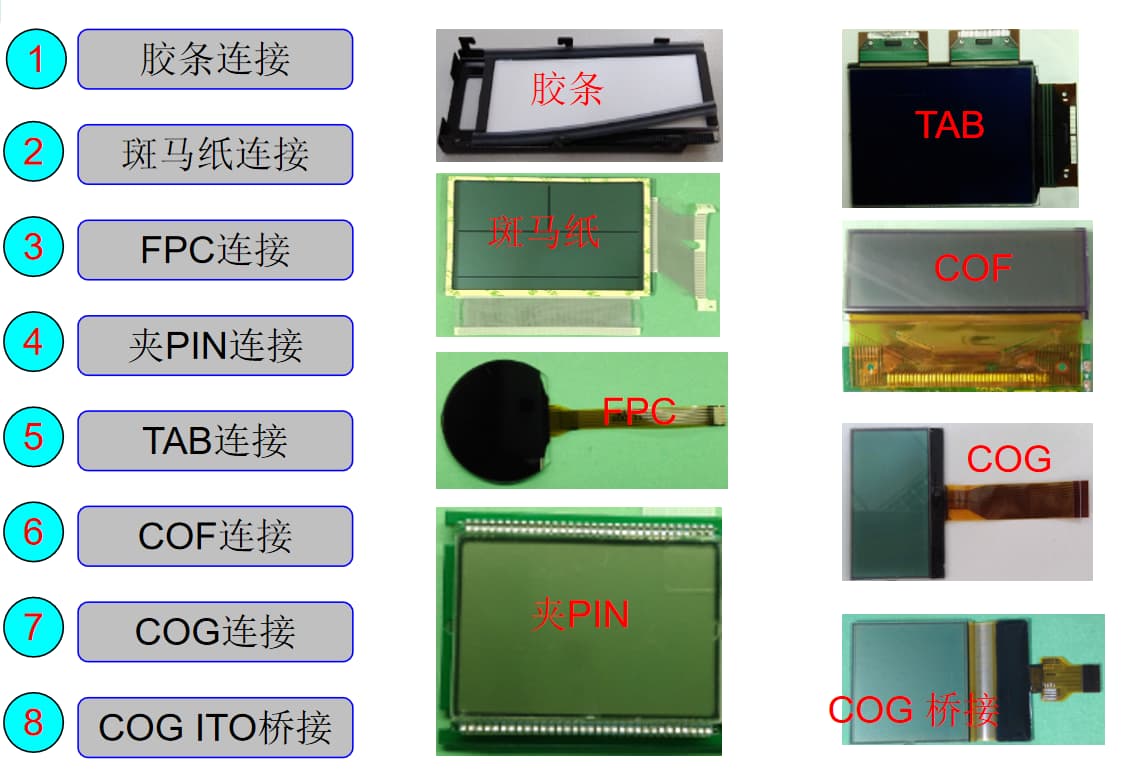

Kui toote struktuur on LCD-ekraani "skelett", siis ühendusmeetodiks on seda läbiv "veresoon", mis mõjutab otseselt signaali edastamise stabiilsust ja toote kokkupanemise mugavust. As a professional display manufacturing company, CNK masters 8 mainstream connection methods, fully covering different application scenarios:

1. Põhilised ühendusskeemid: lihtsad, usaldusväärsed ja kuludelt kontrollitavad·

• Kummiriba ühendus:Lihtne kasutada ja odav, sobib tavalistele elektroonikaseadmetele, millel on madalad nõuded ühenduse stabiilsusele.
• Sebra paberi ühendus:Hea juhtivuse ja paindlikkusega kohandub see kergete struktuursete deformatsioonidega ning seda kasutatakse sageli väikeste LCD-de ja PCBde ühendamiseks.
•  Kinnitusklambri ühendus:Lihtne lahti võtta ja mugav hilisemaks hoolduseks, seda kasutatakse laialdaselt seadmetes, mis nõuavad sagedast silumist või komponentide väljavahetamist.

2. Täiustatud ühendusskeemid: stabiilne, tõhus ja sobib keeruliste stsenaariumide jaoks

• FPC ühendus:Koos paindlike trükiskeemidega saab see luua ühendusi mitme nurga all ja kitsastes ruumides, muutes selle eelistatud skeemiks nutikate kantavate seadmete, kokkupandavate seadmete ja muude toodete jaoks.
• TAB ühendus:Ühendab draiveri IC-i otse LCD-ekraaniga läbi TAB-i (anisotroopse juhtiva kile), vähendades ühendussõlmi ning parandades ülekande efektiivsust ja stabiilsust.
• COG ühendus:Ühendab IC-i otse LCD-ekraani klaassubstraadiga, vähendades oluliselt toote suurust ja parandades integreerimist, mis on tipptasemel kaasaskantavate seadmete põhiline ühendusmeetod.
• COF-ühendus:IC on pakendatud painduvale kilele ja seejärel ühendatud LCD-ekraaniga, millel on nii paindlikkus kui ka kõrge integreeritus, kohandudes kitsaste raamide ja kõrge eraldusvõimega ekraanivajadustega.
• COG ITO sild:Spetsiaalne sillakujundus optimeerib veelgi signaali edastamise teed, toimides suurepäraselt suuremõõtmeliste ja kõrge pildikvaliteediga LCD-ekraanidel.

Toetudes rikkalikele struktuuriskeemidele ja usaldusväärsetele ühendustehnoloogiatele, pakub CNK Hiina TFT-ekraanide valdkonna kõrgekvaliteedilise ettevõttena pidevalt kvaliteetseid kuvalahendusi erinevatele tööstusharudele. In the next article, we will continue to explore the type classification and display modes of LCDs, so stay tuned!
