LCM-i taustvalgus: plastraami ja kahepoolse teibi kriitilised rollid

Kaasaegses kuvatehnoloogias toimib vedelkristallekraan (LCD-ekraan) põhikomponendina ja selle üldine jõudlus sõltub suuresti selle taga olevast integreeritud moodulist - LCM-ist (LCD-moodul). LCM integreerib vedelkristallkuvaseadme, juhtimisahelad, konstruktsioonikomponendid ja taustvalgustuse terviklikuks mooduliks, kusjuures taustvalgustuse helendav mõju määrab otseselt ekraani lõpliku visuaalse kvaliteedi. Taustvalgustuse keerulises struktuuris töötavad komponendid, nagu plastikraam ja kahepoolne teip, sünergias põhiosadega, nagu optilised kiled ja valgusallikad, et tagada ühiselt mooduli stabiilsus ja optiline jõudlus.

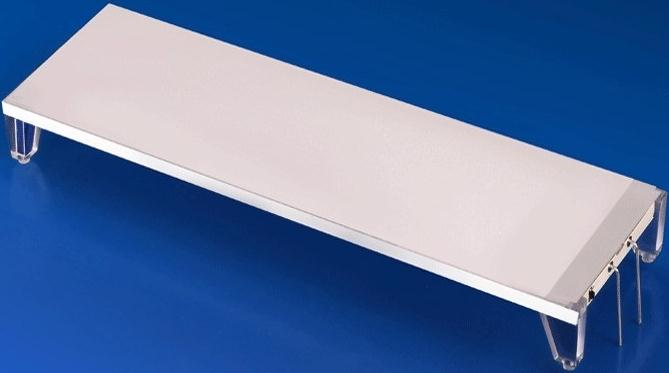

Taustvalgus: kuva visuaalide alus

Taustvalgustus (BackLight) asub vedelkristallekraani taga ja selle põhifunktsioon on muundada punktvalgusallikad ühtlaseks ja eredaks pinnavalgusallikaks. Selle optiline disain mõjutab otseselt kogu mooduli heleduse ühtlust, kontrasti ja värvide jõudlust, mis on eriti oluline värviliste kuvamoodulite (TFT-ekraani moodul) puhul. Tüüpiline taustvalgustus koosneb valgusallikast, valgusjuhtplaadist, mitmest kihist optilistest kiledest, struktuursest plastist raamist ja sõiduvalgustusplaadist, mis kõik on hoolikalt kombineeritud. Paljude Hiina juhtivate LCD-ekraanide tootjate pidev innovatsioon selles valdkonnas põhineb iga komponendi rolli sügaval mõistmisel.

Plastraam: optika ja struktuuri topeltvalvur

Plastist raam toimib taustvalgustuse karkassina, pakkudes mitte ainult olulist mehaanilist tuge ja kaitset, vaid täidab ka olulisi optilisi haldusfunktsioone. Materjali valik on otseselt kohandatud erinevatele tootekujundustele:

URZ2501 materjal:Pakub suurepäraseid peegeldavaid ja valgust blokeerivaid omadusi, mida kasutatakse tavaliselt keskmise ja kõrgekvaliteedilise värviekraani moodulites (TFT-ekraani moodul), et suurendada kontrasti ja värvide puhtust.

PC valge materjal:Kasutatakse sageli külgvalgustusega taustvalgustuse kujunduses, hõlbustades vedelkristallekraanide õhukest profiili.

PC valge + klaaskiud materjal:Suurendab altvalgustusega taustvalgustusega toodete struktuurilist jäikust, mis sobib rangete töökindlusnõuetega tööstuskeskkonda.

Kohandatud LCD-ekraane hõlmavate projektide puhul on plastraami disain ja materjalivalik võtmetähtsusega konkreetsete optiliste efektide ja mehaaniliste spetsifikatsioonide saavutamiseks.

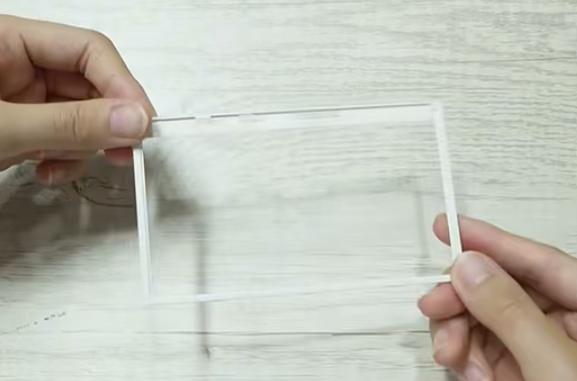

Kahepoolne teip: varjatud liimi ja valguse blokeerimise spetsialist

Kahepoolne teip mängib LCM-i koostamisel "kleepainena" asendamatut rolli. See vastutab sisemiste optiliste kilede (nt valgusjuhtplaadi, difusioonkile ja heledust suurendava kile) kinnitamise ning lõpptulemusena taustvalgustuse tugeva LCD-ekraaniga ühendamise eest.

Tavaline kahepoolne teip:Saadaval erinevate aluspindade (nt substraadivaba, PET) ja paksusega (0,03–0,30 mm). COG-struktuuriga LCD-ekraanide ühendamisel saab sobiva paksusega kahepoolse teibi valimine tõhusalt pehmendada survet ja vältida ekraani valgete laikude teket.

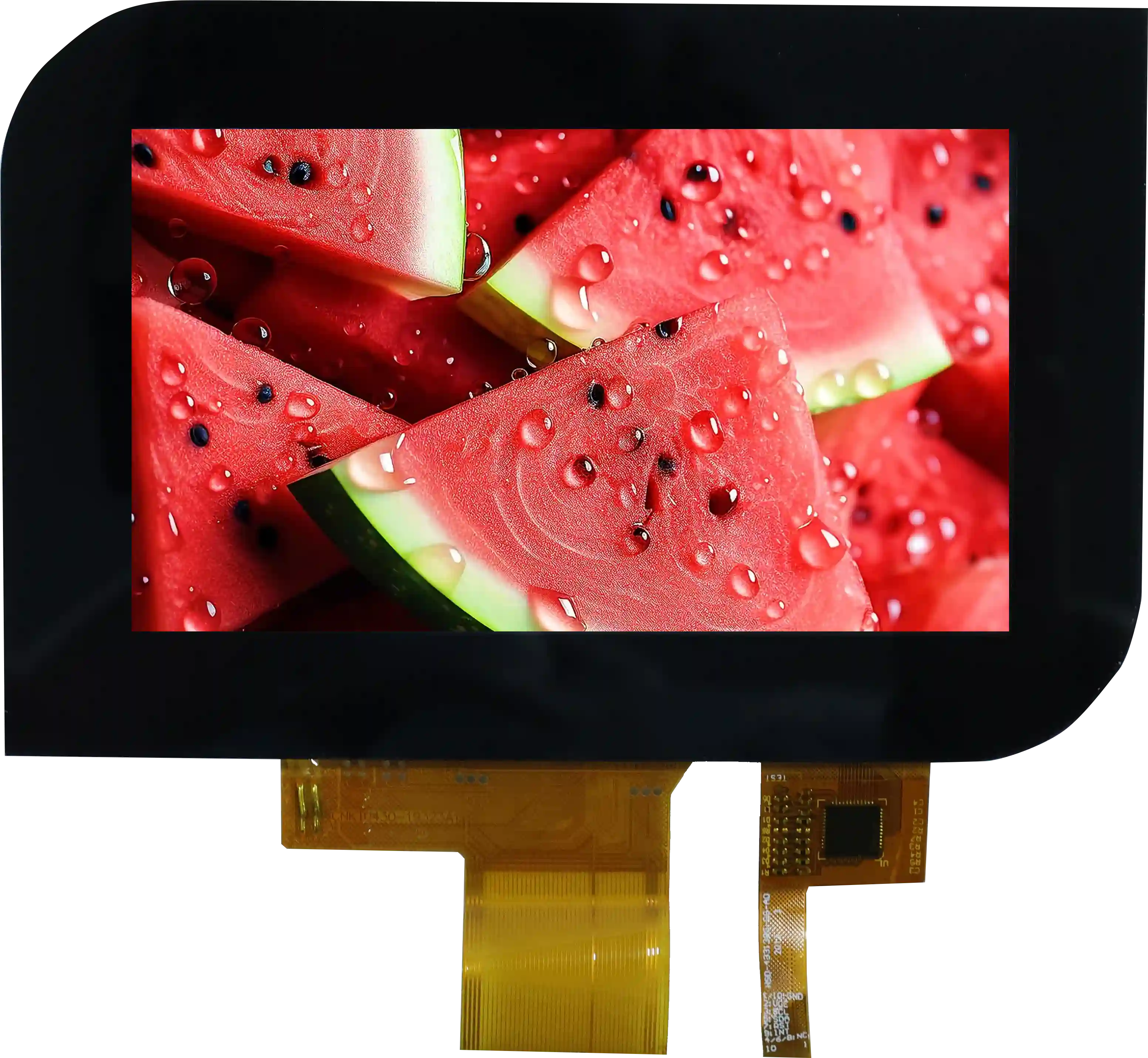

Must-valge kahepoolne teip:See on funktsionaalne materjal, mille must pool blokeerib valgust ja valge külg peegeldab, täites samaaegselt kolme ülesannet: nakkumine, valguse blokeerimine ja peegeldus. Seda kasutatakse sageli värviliste kuvamoodulite (TFT-ekraanimoodul) efektiivse kuvaala määratlemiseks ja paindlike vooluahelate (FPC) kindlustamiseks, muutes selle oluliseks komponendiks kuva piiride selguse ja üldise töökindluse parandamisel.

Järeldus

LCM-i täpses süsteemis, alates valgust kiirgavatest LED-idest ja valgust juhtivatest plaatidest kuni fikseerivate plastraamide ja kahepoolse teibini, on igal komponendil ainulaadne ja asendamatu funktsioon. Need töötavad koos täpselt kooskõlastatult ning ühe lingi puudumine või viga mõjutaks üldist jõudlust ja töökindlust. Plastraami ja kahepoolse teibi väärtus seisneb just nende asendamatus sünergias teiste põhikomponentidega, nagu taustvalgus ja LCD-ekraan, mis on ühiselt aluseks stabiilsele, tõhusale ja kvaliteetsele kuvamoodulile.
