Vedelkristallkuvarite tutvustamine: kuidas teie ekraan süttib?

Eelmises arutelus uurisime vedelkristallide sündi ja klassifitseerimist. Täna uurime sügavamalt: kuidas vedelkristallkuvarid täpselt töötavad? Kuidas kasutavad teie nutitelefonide ja arvutite ekraanid elektrit ja valgust elavate ja värviliste piltide esitamiseks?

LCD-ekraani "süda": elektriväljade ja valguse tants

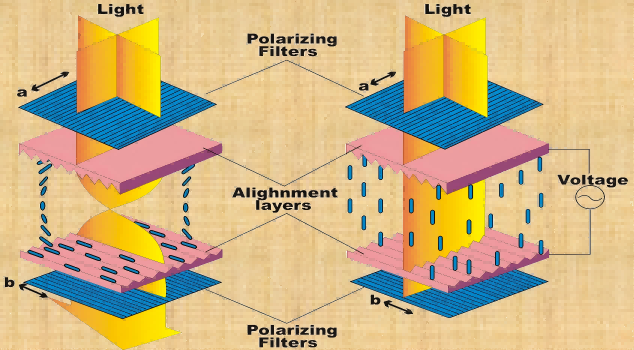

Vedelkristallkuvarite põhiprintsiibi võib kokku võtta järgmiselt: Elektriväli juhib vedelkristalli molekulide joondamist, mis omakorda kontrollib valguse läbimist, moodustades lõpuks pildi.

Lihtsamalt öeldes toimivad vedelkristallid valguse "lülitina":

• Ilma pingeta: Vedelkristalli molekulid joonduvad regulaarselt, keerates valgust 90°, võimaldades sellel läbida polarisaatorit. Ekraan on "hele" (mittekuva olek).
• Rakendatud pinge korral: vedelkristalli molekulide joondamine on häiritud, kaotades oma valguse keerdumise võime. Valguse blokeerib polarisaator ja ekraan on "tume" (kuva olek).

Reguleerides pinget erinevates piirkondades, tekib kontrast valguse ja pimeduse vahel, moodustades teksti ja pilte.

LCD-ekraanide "laiendatud perekond" ja nende tehnilised erinevused

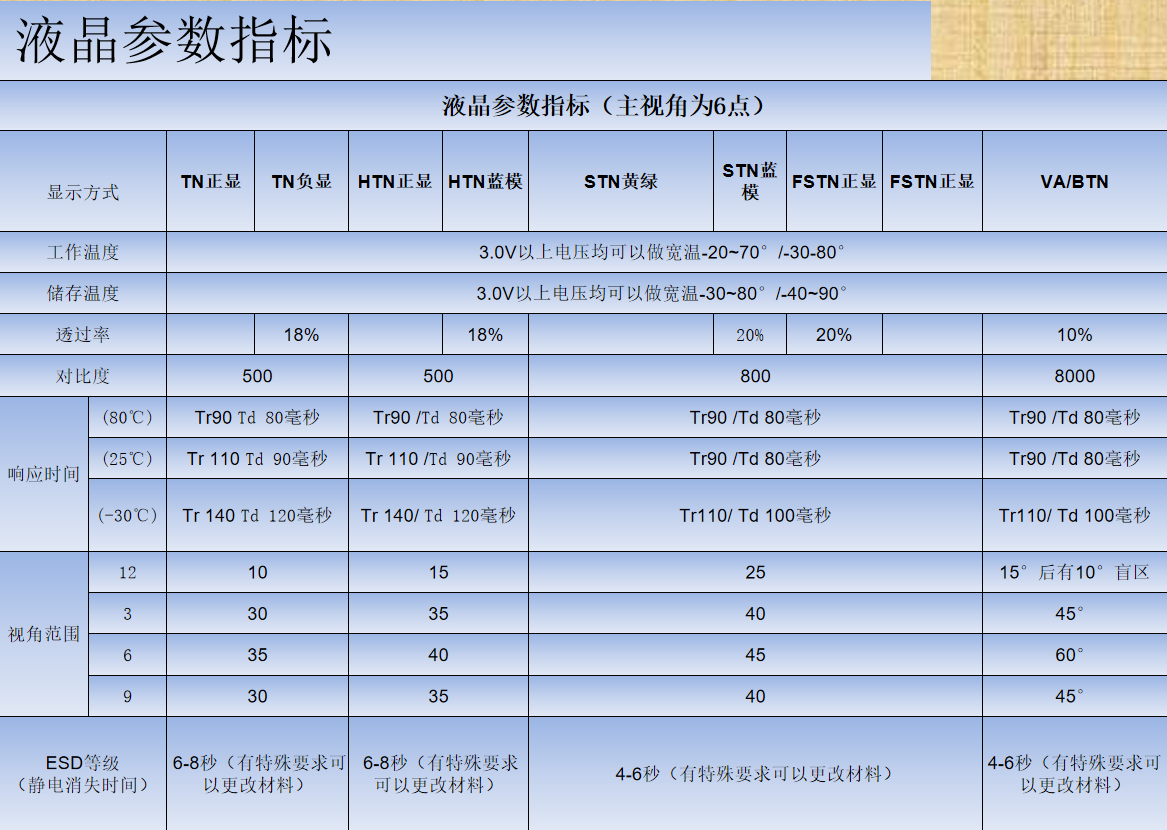

Sõltuvalt molekulaarse keerdumise astmest võib LCD-ekraanid liigitada mitmeks tüüpideks, millest igaühel on erinevad jõudlusomadused ja rakendused:

• TN (Twisted Nematic): kiire reageerimisaeg, madal hind, sobib lihtsate kuvaseadmete jaoks, nagu kalkulaatorid ja kellad

• HTN (High-Twist Nematic): laiem sõiduulatus, veidi täiustatud vaatenurgad, sobib helistaja ID seadmetele ja õppevahenditele.

• STN (Super-Twisted Nematic): suurem kontrastsus, sobib kõrge eraldusvõimega ekraanidele, nagu varasemad mobiiltelefonid ja GPS-seadmed.

• VA (Vertical Alignment): ülikõrge kontrastsus, puhas must esitus, mida kasutatakse tavaliselt tipptasemel monitorides.

• IPS (tasapinnaline ümberlülitus): tõeline värvide taasesitus, laiad vaatenurgad, ideaalne professionaalseteks rakendusteks, nagu kujundus ja videotöötlus.

• TFT (õhukese kile transistor): iga pikslit juhib sõltumatu transistor, mis pakub kiiret reageerimist ja suurepärast värvijõudlust. See on tänapäevaste nutitelefonide ja arvutiekraanide peavoolutehnoloogia.

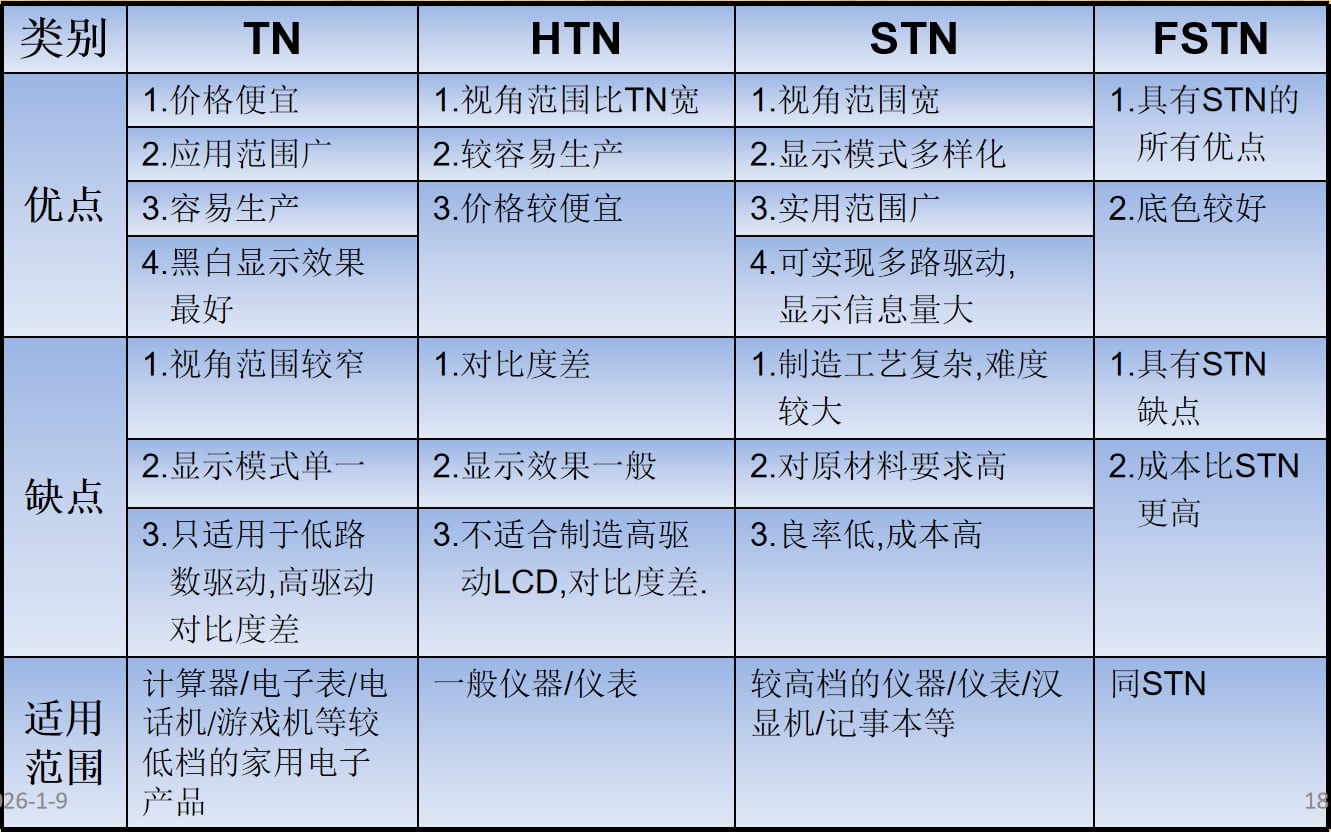

Kokkuvõttes:

• TN: kiire reageerimine, madal hind, kuid piiratud värvid ja vaatenurgad.

• VA: Kõrge kontrastsus, ideaalne meelelahutuseks.

• IPS: Täpsed värvid, laiad vaatenurgad, sobivad professionaalseks kasutamiseks.

• TFT: tugev üldine jõudlus, eelistatud valik kaasaegsetele nutiseadmetele.

Kuidas hinnata LCD-ekraani? Selgitatud neli peamist tulemusnäitajat

LCD-ekraani valimisel pöörake lisaks suurusele ja eraldusvõimele tähelepanu ka järgmisele neljale põhinäidikule:

• Kontrastsuse suhe

Heleduse suhe kõige heledamate ja tumedamate alade vahel. Kõrgema kontrastsuse suhte tulemuseks on selgemad ja parema sügavusega pildid. Üldiselt on soovitatav suhe ≥1000:1.

• Reageerimisaeg

Kiirus, millega pikslid lähevad heledast tumedaks või vastupidi, mõõdetuna millisekundites (ms). Lühemad reageerimisajad vähendavad liikumise hägusust, muutes need ideaalseks mängude ja dünaamilise sisu jaoks.

• Vaatenurk

Värvide ja heleduse järjepidevus ekraani erinevate nurkade alt vaadates. IPS-ekraanid pakuvad tavaliselt laia vaatenurka kuni 178°.

• Värvi jõudlus

Sisaldab värvigamma katvust, värvide täpsust ja värvisügavust. Professionaalne disain ja video tootmine nõuavad sRGB, Adobe RGB või DCI-P3 värvigamma katvust.

CNK: ekraanide tuleviku juhtimine tehnoloogilise innovatsiooniga

Praegusel vedelkristalltehnoloogia pideva arengu ajastul kasutab CNK oma sügavaid tehnilisi teadmisi ja spetsiaalset tooteportfelli, et pakkuda klientidele terviklikke kuvalahendusi – alates standardtoodetest kuni kohandatud kujundusteni. Me mitte ainult ei tooda TFT-ekraani mooduleid, OLED-mooduleid ja HMI inimese ja masina interaktsiooni mooduleid vahemikus 0,96–15,6 tolli, vaid omame ka ulatuslikku projektikogemust ühevärviliste LCD-de ja moodulite valdkonnas.

Järgides kliendikeskset lähenemist, vastavad meie tooted rangelt rahvusvahelistele standarditele, tagades, et need vastavad teie ootustele jõudluse, kvaliteedi ja tarne osas.

Ekraanidele keskendunud, kohandamisele spetsialiseerunud CNK on pühendunud iga loomingulise visiooni valgustamisele valguse ja varju tehnoloogiaga.
