LCD-tehnoloogia müstifitseerimine: tööpõhimõtetest rakendustavadeni

  Kaasaegsetes elektroonikaseadmetes on vedelkristallekraan (LCD) inimese ja arvuti suhtluse põhikomponent ning selle jõudlus mõjutab otseselt kasutajakogemust. LCD-ekraanide tööpõhimõtete ja omaduste mõistmine on õige LCD-mooduli valimisel ülioluline.

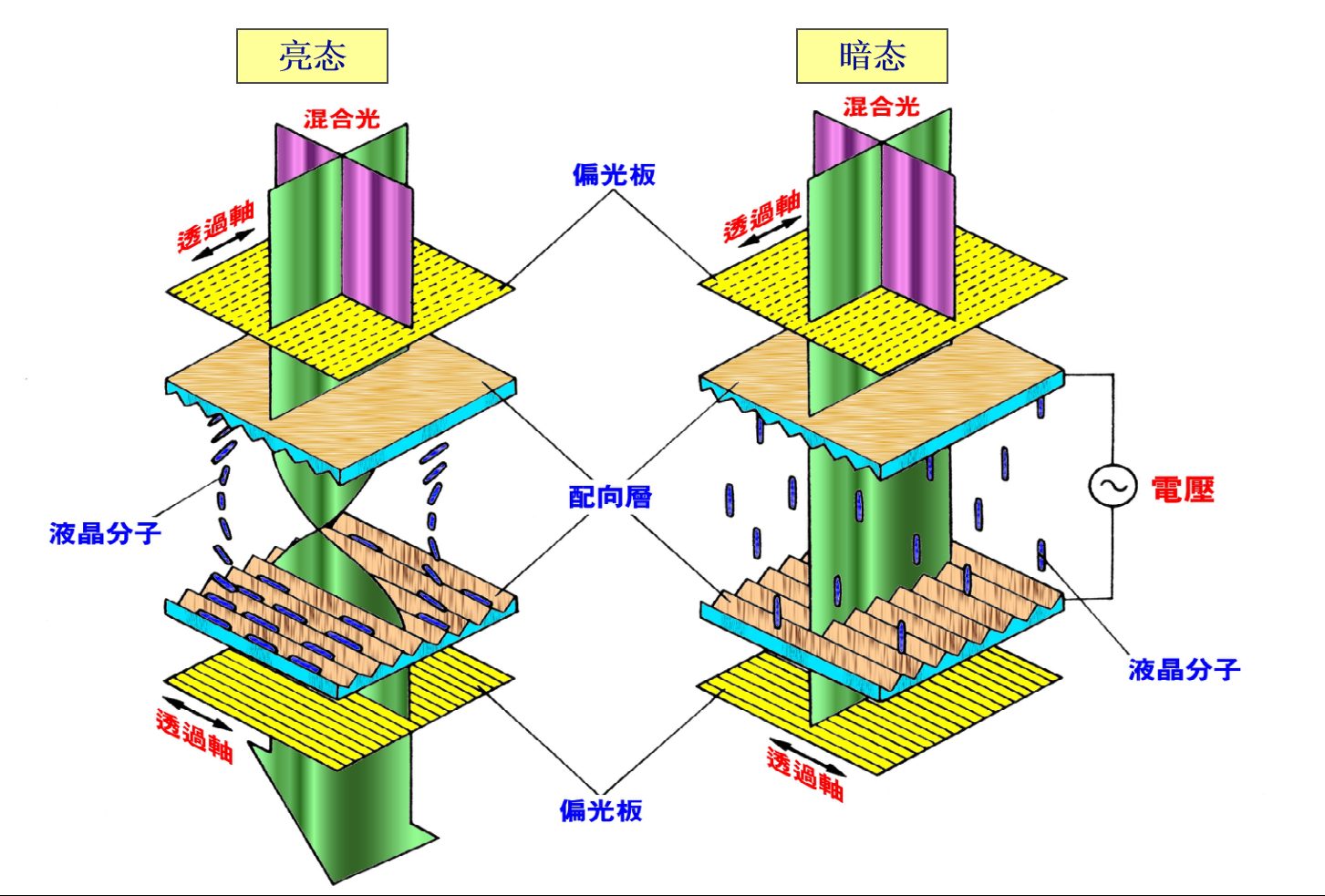

LCD-ekraani põhimõtted: valguse ja elektri täpne juhtimine

  LCD olemus seisneb valguse läbimise täpses juhtimises elektrivälja abil. Selle põhistruktuur sisaldab polarisaatoreid, joonduskihte ja vedelkristalli molekule.

  Heledas olekus (mitteekraani olekus) säilitavad vedelkristalli molekulid korrapärase 90-kraadise keerdunud paigutuse. Langev valgus polariseerub pärast eesmise polarisaatori ülekandetelje läbimist. Kui see polariseeritud valgus läbib vedelkristallkihti, pöörleb selle polarisatsioonisuund koos molekulaarse keerdstruktuuriga 90 kraadi, joondudes tagumise polarisaatori optilise teljega ja kandes läbi, moodustades ereda oleku.

  Pimedas olekus (kuva olekus) muudavad vedelkristalli molekulid piirkondades, kus rakendatakse elektrivälja, oma joondust ja kaotavad valguse pöörlemisvõime. Eesmisest polarisaatorist eralduv polariseeritud valgus ei saa suunda muuta ja on blokeeritud, kuna selle polarisatsioonisuund on tagumise polarisaatori omaga risti, mistõttu need alad paistavad mustadena.

  See TN-tüüpi positiivse ekraaniga fotoelektriline reageerimismehhanism võimaldab keerukat graafilist kuvamist, reguleerides täpselt iga piksli pinget.

Rakenduse võti: inseneritavad stabiilse kuva tagamiseks

Praktilistes rakendustes mõjutavad LCD-ekraani jõudlust ja eluiga otseselt mitmed võtmetegurid:

Eriti oluline on sõidusageduse täpne disain. Kaasaegsed LCD-ekraanid kasutavad enamasti multipleksset dünaamilist sõitu. LCD-elektroodidele rakendatava vahelduvpinge sagedust tuleb rangelt kontrollida vahemikus 32–100 Hz. Liiga kõrge sagedus takistab vedelkristallkondensaatori laadimist ja tühjenemist küllastumiseni, suurendades sõiduvõimsuse tarbimist; liiga madal sagedus põhjustab märgatavat ekraani virvendust. Suurepärane LCD-mooduli disain peab optimeerima seda parameetrit kuvaala ja konkreetse rakenduse põhjal.

Sama oluline on elektrostaatiline kaitse. Mittetöötavas olekus peaks ajami IC säilitama tühjenemistee, et vältida pikaajalise elektrostaatilise akumulatsiooni mõjutamist seadme eluiga. Samal ajal tuleb tagada, et juhtimisahel välistaks täielikult igasuguse alalisvoolu komponendi, kuna igasugune alalisvoolu jääk lühendab oluliselt LCD-ekraani eluiga.

Seoses keskkonnaga kohanemisvõimega, kuigi tootjad lisavad materjalidele stabilisaatoreid, on siiski soovitatav vältida pikaajalist kokkupuudet otsese päikesevalgusega, et pikendada kuvari kasutusiga.

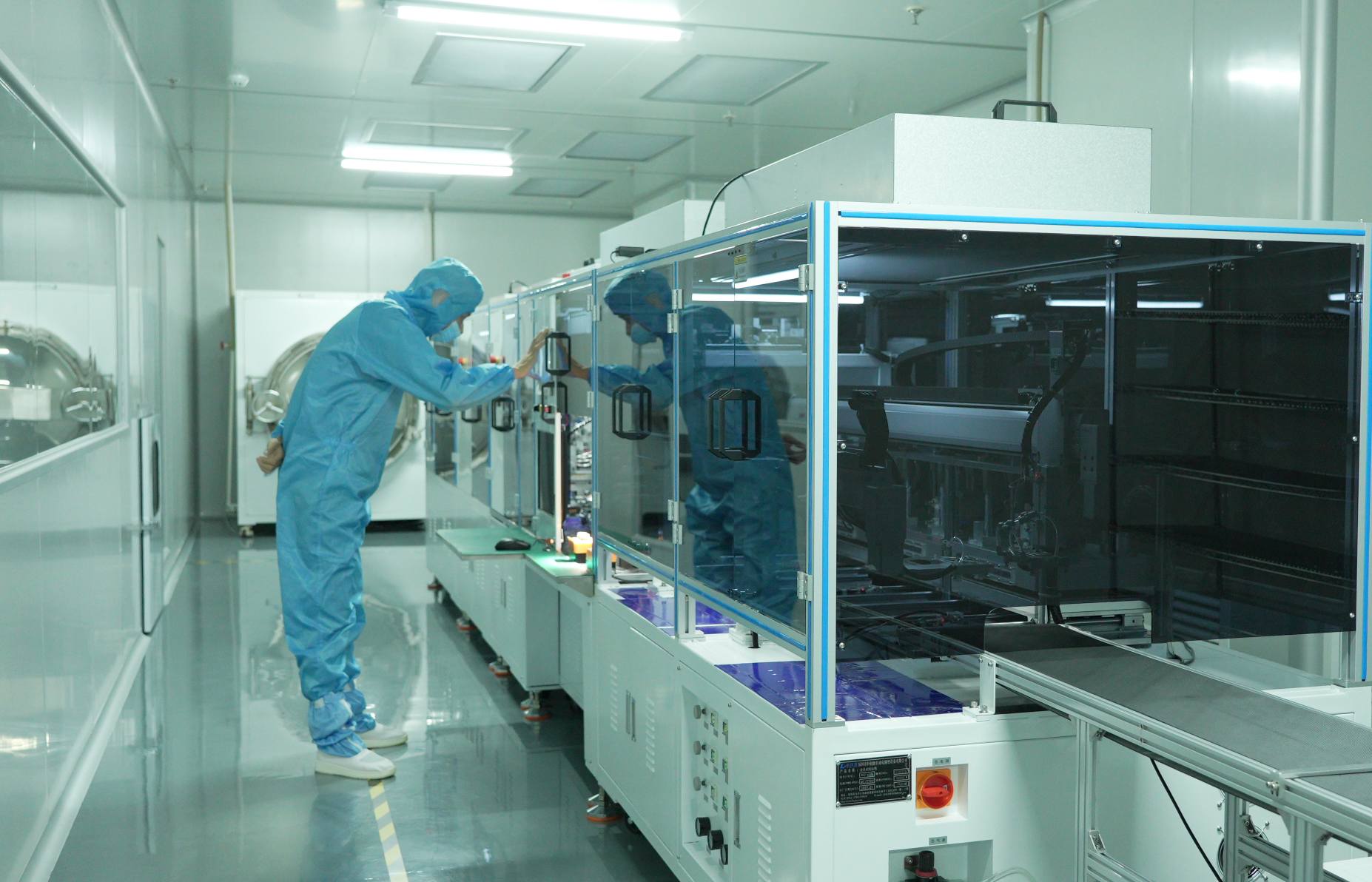

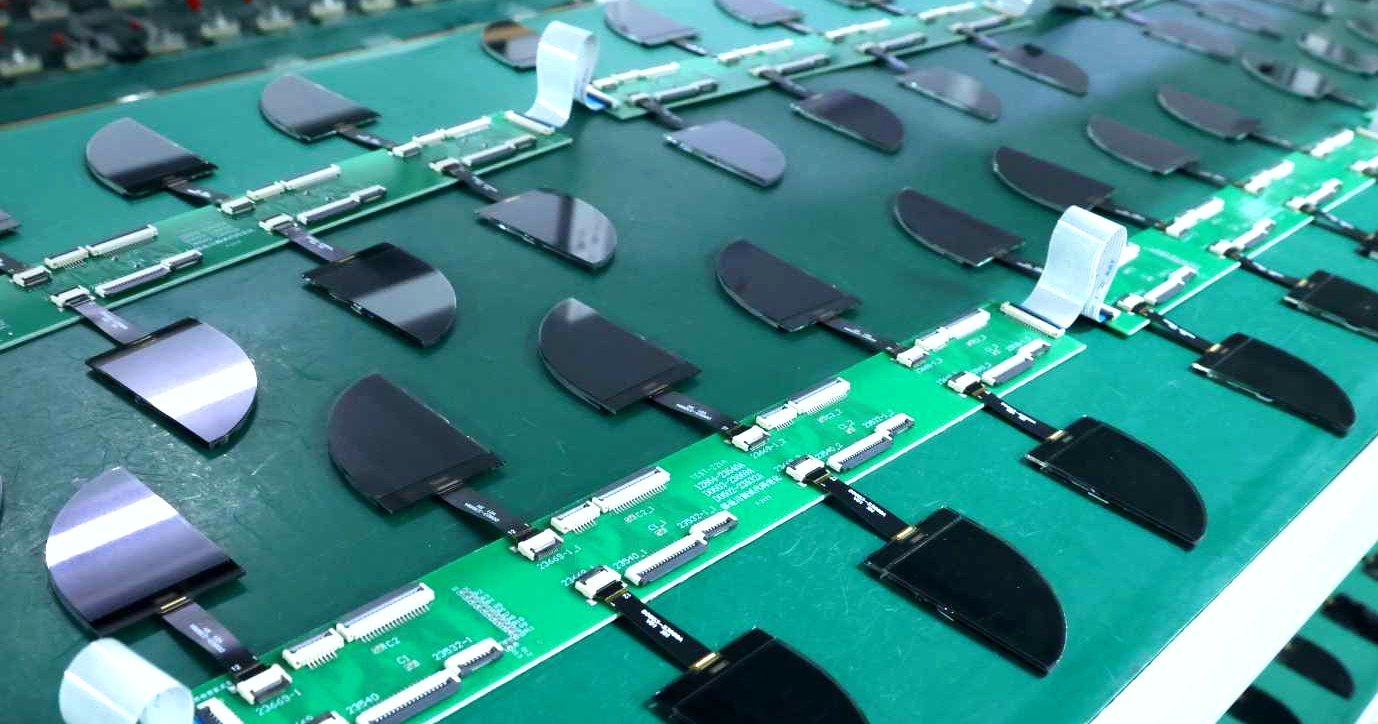

Professionaalse tootmise väärtus

  Pimedas olekus (kuva olekus) muudavad vedelkristalli molekulid piirkondades, kus rakendatakse elektrivälja, oma joondust ja kaotavad valguse pöörlemisvõime. Eesmisest polarisaatorist eralduv polariseeritud valgus ei saa suunda muuta ja on blokeeritud, kuna selle polarisatsioonisuund on tagumise polarisaatori omaga risti, mistõttu need alad paistavad mustadena.
