LCD põhitehnoloogia dekodeerimine: põhistruktuurist kohandatud lahendusteni

  Tänapäeva intelligentse ja digitaalse ümberkujundamise ajastul on LCD-ekraanid inimese ja masina vastastikuse suhtluse põhikomponendid, mida kasutatakse laialdaselt tööstusliku juhtimise, meditsiiniseadmete, tarbeelektroonika ja muudes valdkondades. See artikkel viib teid põhjalikult uurima LCD-ekraanide põhistruktuuri, põhimaterjale ja tehnilisi omadusi, näidates samal ajal, kuidas kohandatud LCD-ekraanid vastavad erinevatele rakendusnõuetele.

I. LCD-ekraanide põhistruktuur

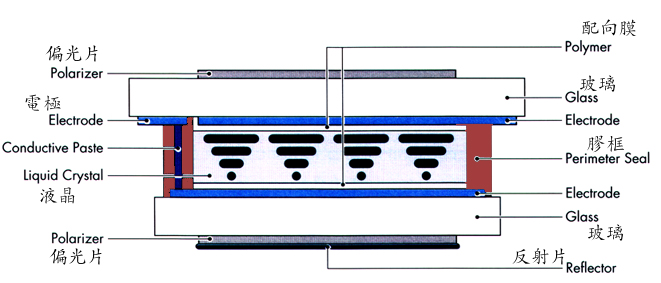

  LCD-de põhistruktuur koosneb mitmest täpselt lamineeritud materjalist, sealhulgas polarisaatoritest, elektroodidest, juhtivast pastast, vedelkristallidest, joonduskiledest, klaasalustest, perimeetri tihenditest ja reflektoritest. Iga materjalikiht täidab unikaalseid funktsioone:

Polarisaatoridjuhtida valguse polarisatsiooni suunda;

Elektroodidjuhtida vedelkristalli molekule pinge rakendamisel pöörlema;

Vedelkristalltoimib elektro-optilise reaktsioonikandjana, pildi kuvamise võtmena;

Klaasist aluspinnadmitte ainult ei paku tuge, vaid kannavad ka ITO juhtivaid kihte.

 See mitmekihiline struktuur tagab, et vedelkristallekraanid saavutavad suure kontrastsuse ja stabiilse kuva väikese energiatarbimisega, luues kindla aluse erinevatele LCD-moodulitele.

II. Materjalide erinevused TN-, HTN- ja STN-LCD-kuvarites

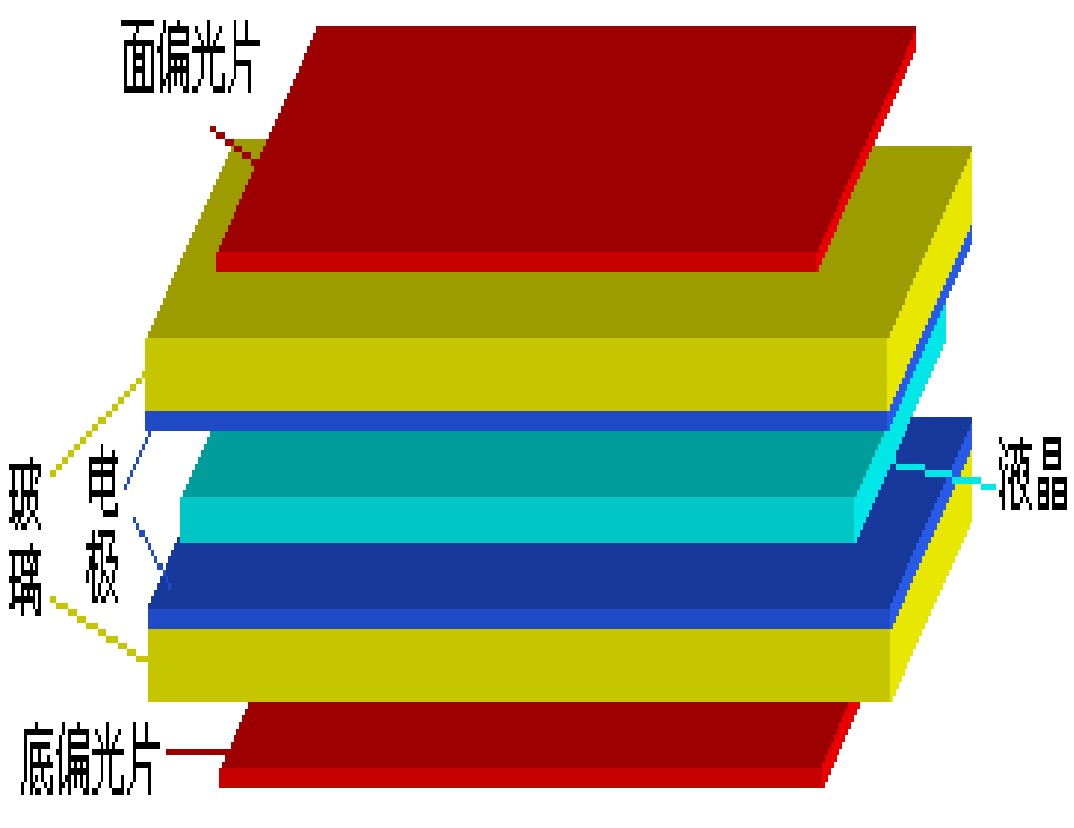

  Vedelkristallmolekulide erineva paigutuse alusel saab LCD-d liigitada TN-, HTN- ja STN-tüüpi. Nende põhimaterjalide hulka kuuluvad ülemised polarisaatorid, klaas, elektroodid, vedelkristall ja alumised polarisaatorid. Näiteks STN-ekraanid parandavad oluliselt vaatenurki ja kontrasti, optimeerides vedelkristallmolekulide pöördenurka, muutes need sobivaks suure teabesisuga kuvamisstsenaariumide jaoks. Professionaalsed LCD-ekraanide tootjad tagavad iga LCD-ekraani optimaalse reageerimiskiiruse, vaatenurgad ja töökindluse, kohandades paindlikult materjalide kombinatsioone.

III. Peamised materjalid: ITO klaas ja polarisaatorid

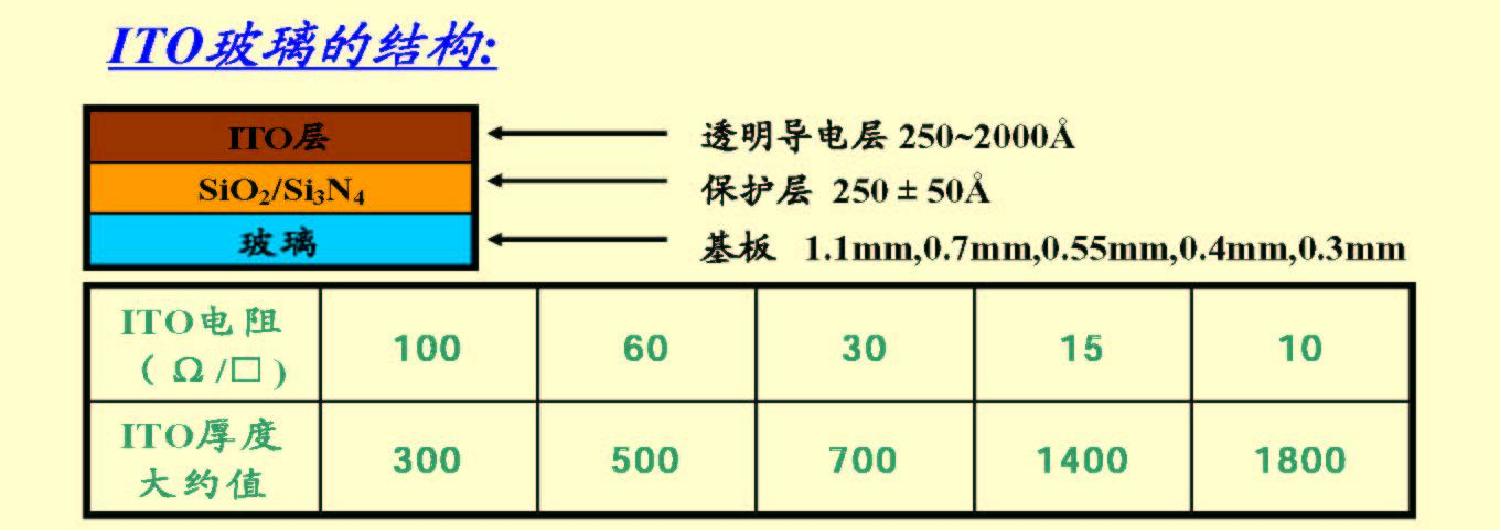

IT klaas:LCD-ekraanide läbipaistva juhtiva substraadina on ITO kihi paksus otseselt seotud selle takistuse väärtusega. Näiteks kui ITO takistus on 10Ω, võib paksus ulatuda 1800Å-ni. Lisaks takistavad SiO2 või Si3N4 kaitsekihid tõhusalt ioonide läbitungimist, pikendades LCD-moodulite kasutusiga. Boorsilikaatklaasist substraatide kasutamine vastab üliõhukeste ja kõrge vastupidavusega kuvamisnõuetele, suurendades valguse läbilaskvust ja kõvadust.

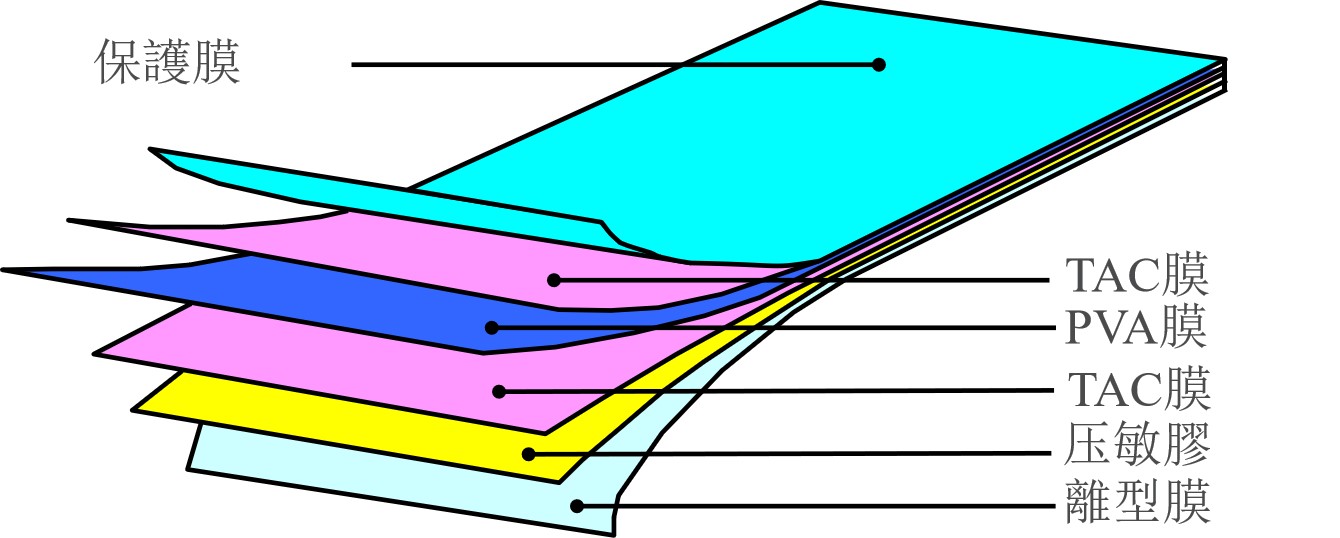

Polarisaatorid:Nende struktuur sisaldab kaitsekiled, TAC-kiled, PVA-kiled, survetundlikud liimid ja eralduskiled. Polarisaatorite vastupidavus mõjutab otseselt LCD-ekraani töökindlust. Tööstus pakub mitmeid vastupidavuse reitinguvõimalusi:

Standardklass: kuiva kuumakindlus 70 °C × 500 HR, niiske kuumus 40 ℃, 90% suhteline õhuniiskus, 500 H

Kõrge vastupidavusaste: kuiva kuumakindlus 90°C × 500HR, niiske kuumus 80 ℃, 90% suhteline õhuniiskus, 500 H

 See materjali eelis võimaldab kohandatud LCD-ekraanidel stabiilselt töötada ka äärmuslikes keskkondades, sobides selliste rakenduste jaoks nagu tööstuslik juhtimine ja välisseadmed.

IV. KohandatudLahendused:Erinevate rakendusvajaduste rahuldamine

  Reguleerides ITO klaasi vastupidavust, polarisaatori vastupidavust ja vedelkristallide tüüpe, saab pakkuda täielikult kohandatud LCD-ekraane ja LCD-mooduleid.klientidele.Olenemata sellest, kas tegemist on kõrge eraldusvõimega TFT-moodulite või väikese võimsusega OLED-lahendustega, on võimalik saavutada täpne sobitamine, et aidata klientidel toodete konkurentsivõimet tõsta.

Järeldus

  LCD-tehnoloogia juhib jätkuvalt innovatsiooni kuvaritööstuses oma küpsete, stabiilsete ja kohandatavate omadustega. Professionaalse LCD-ekraanide tootjana mõistab CNK Electronics sügavalt materjalide struktuure ja protsesse, olles pühendunud ülemaailmsetele klientidele kvaliteetsete LCD-moodulite ja kohandatud LCD-ekraanide pakkumisele. Kui otsite usaldusväärseid kuvalahendusi, võtke meiega julgelt ühendust – loome oma professionaalsete teadmistega teile suurepärased kuvamiskogemused!
