Täppiskuvamise kunst: LCD-ekraanide tehniliste põhiparameetrite dekodeerimine

Tänasel nutiseadmete kiire arendamise ajastul toimib LCD-ekraan inimese ja arvuti suhtluse põhiliidesena ning selle jõudlus määrab otseselt kasutajakogemuse kvaliteedi. Olenemata sellest, kas tegemist on olmeelektroonika või tööstusliku juhtimisega, on ekraani jõudlusele esitatavad nõuded üha karmimad. Professionaalsete LCD-ekraanide tootjatena mõistame sügavalt, et LCD-tehnoloogia põhjalik mõistmine on õigete valikute ja disainide tegemise aluseks. Selles artiklis analüüsitakse süstemaatiliselt peamisi tehnilisi näitajaid, mis määravad LCD-mooduli kvaliteedi.

1. Elektro-optilise reaktsiooni karakteristikud: kuvari juhtimise füüsiline alus

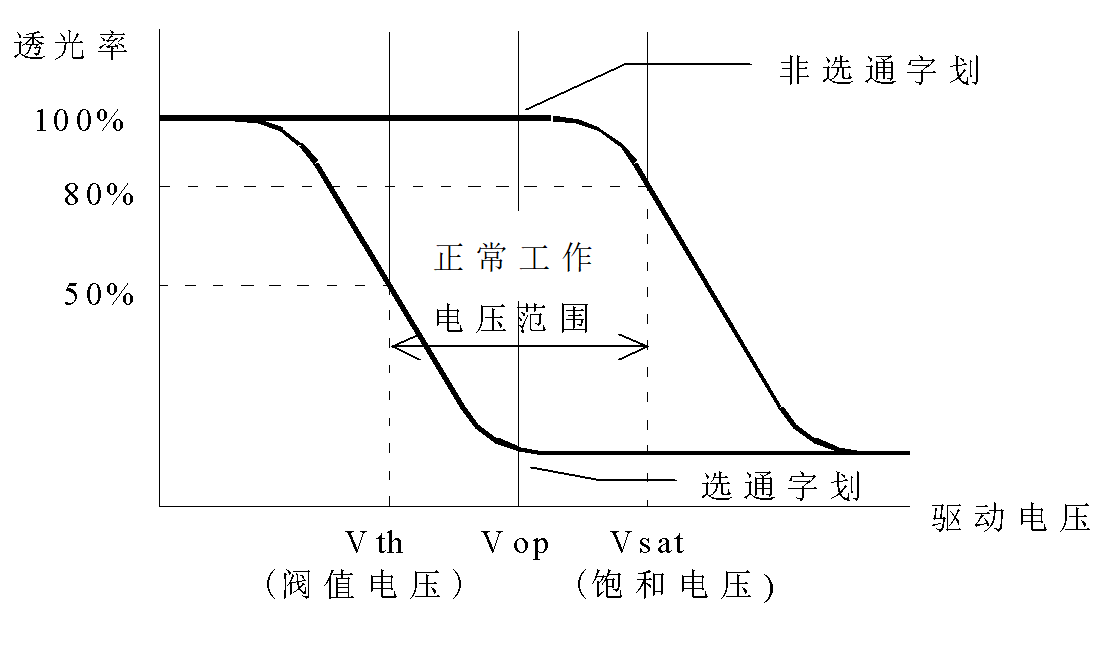

Elektrooptiline reageerimisomadus on vedelkristallkuvaritehnoloogia füüsiline tuum. See kirjeldab täpselt funktsionaalset seost LCD-ekraani läbilaskvuse ja rakendatud ajamipinge vahel. See mittelineaarne tunnuskõver on halltoonide tasemete ja pildi kuvamise aluseks. Hästi optimeeritud elektrooptiline reaktsioon tähendab madalamat sõidupinget, suuremat kontrastsussuhet ja täpsemat värvide taasesitamist – see on kõigi tipptasemel ekraanikujunduste lähtepunkt.

2. Kontrastsussuhe: visuaalse selguse peamine element

Kontrastsuse suhe, mis on defineeritud kui heleduse suhe ON (aktiivne) ja OFF (mitteaktiivne) olek, on esmane parameeter pildi teravuse ja sügavuse hindamisel. Tavaliselt, kui kontrastsuse suhe ületab 5:1, tajub inimsilm selget pilti. LCD kontrastsuse suhe on aga dünaamiline muutuja; see sõltub suuresti vaatenurgast ja ümbritsevast valgusest, mis viib järgmise võtmemõõdikuni – vaatenurga karakteristikuteni.

3. Vaatenurga vahemik: molekulaarse joondamise ja optika täpne sünergia

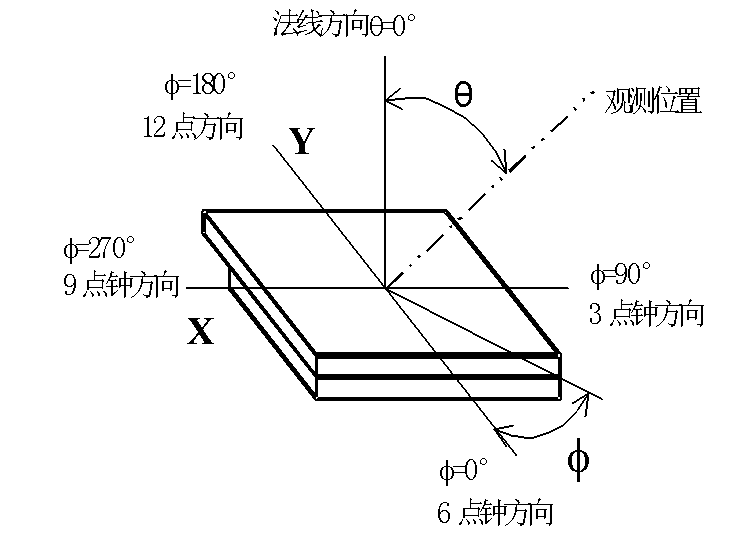

Vaatenurga vahemik on kõikehõlmav indikaator, mis hindab LCD-mooduli võimet säilitada kuva kvaliteeti, kui seda vaadatakse väljaspool telge. See ei ole fikseeritud väärtus, vaid on määratletud ruumilise koonuse nurgaga, mille piires kontrastsuse suhe väheneb vastuvõetava alampiirini (nt 5:1). Selle olemus seisneb keerulises vastasmõjus vedelkristallmolekulide orientatsiooni ja langeva valguse polarisatsiooni oleku vahel.

Tehniline sügavus:

Režiim määrab piirid:Erinevad vedelkristallrežiimid (TN, HTN, STN) on põhimõtteliselt erinevad molekulide joondamise ja pöördenurga kujundused. TN-režiimil on kõige kitsam vaatenurk, samas kui STN-režiimil saavutatakse suurte 180–270° pöördenurkade kaudu järsem elektrooptiline kõver ja laiem vaatenurk. Näiteks võib STN-i positiivne režiim säilitada suurepärase nähtavuse peaaegu poolkerakujulises vahemikus, mis on selle levimuse peamine põhjus tööstuslikes instrumentides ja avalikes kuvarites.

Juhiliinide piirang (multipleksimine):Multipleksjuhtimist kasutavatel LCD-ekraanidel halveneb draiveriliinide (COM-liinide) arvu suurenedes pikslitele rakendatav efektiivne pingesuhe. See elektriline mitteideaalsus viib otseselt vaatenurga jõudluse vähenemiseni. Seetõttu muutub suure eraldusvõimega märgisegmentide ekraanide puhul vaatenurk sageli sõiduskeemi peamiseks kompromissiks.

Fikseeritud vaatenurgaga rakenduste jaoks pakub kohandatud LCD-ekraan optimaalset lahendust. Professionaalsed LCD-ekraanide tootjad saavad optimaalset vaatenurka suunata sihtvaatlusala poole, reguleerides parameetreid, nagu joonduskihi suund ning optimeerides rakuvahe ja kahemurdmisprodukti (Δn·d), maksimeerides seeläbi kuvaressursside kasutamist.

4. Reageerimiskiirus: dünaamilise reaktsiooni temperatuurisõltuvus

Reageerimiskiirus, sealhulgas tõusuaeg (Tr) ja langusaeg (Tf), mõõdab, kui kiiresti LCD-ekraan signaalidele reageerib. Vedelkristallide reoloogilised omadused määravad nende tugeva temperatuurisõltuvuse: mida madalam on temperatuur, seda suurem on vedelkristallide viskoossus ja aeglasem reaktsioonikiirus.

Toatemperatuuri jõudlus: 25 °C juures on TN/HTN-toodete reaktsiooniaeg tavaliselt vahemikus 150–300 millisekundit, samas kui STN-tooted on suurema molekulaarse pöördenurga tõttu veidi aeglasemad, umbes 200–350 millisekundit. See on piisav enamiku staatilise või aeglase värskendamise vajaduste jaoks.

Laia temperatuuri väljakutse: laia temperatuuriga rakenduse stsenaariumide korral ei saa reageerimise viivitust madalatel temperatuuridel ignoreerida. Näiteks võib laia temperatuuriga TN LCD-mooduli reageerimisaeg -30 °C juures olla kuni 10 sekundit, mis põhjustab pildi tugevat määrdumist. See nõuab vedelkristallkuvarite tootjatelt hoolikalt vedelkristallmaterjalide valimist ja sõiduparameetrite kohandamist töötemperatuuri sihtvahemiku jaoks, et tagada kasutatav reageerimisvõime isegi äärmuslikes tingimustes.

5. Energiatarve: Microamp-tasemel süsteemi efektiivsuse filosoofia

Madal energiatarve on LCD-tehnoloogia domineerimise nurgakivi kaasaskantavate seadmete turul. LCD-mooduli koguenergiatarve koosneb peamiselt ajami vooluahela mahtuvuslikust laadimisest/tühjendamisest ja vedelkristallmaterjali dielektrilisest kadumisest. Nende hulgas on vedelkristallmaterjali enda kogutakistus ülimadala staatilise energiatarbimise säilitamisel võtmetähtsusega. Kui materjal saastub, põhjustades takistuse langust, võib energiatarve ebanormaalselt suureneda. Seetõttu peegeldab suurepärane energiatarbimise juhtimine LCD-ekraanide tootjate äärmist kontrolli materjali puhtuse ja tootmisprotsesside üle, tagades, et teie saadav LCD-ekraan säilitab mikroamprite tasemel energiatarbimise eelise stabiilselt kogu oma elutsükli jooksul.

Järeldus

Praegusel maastikul, kus standardtooted ei vasta sageli konkreetsetele nõuetele, on kohandatud LCD-ekraanid muutunud toodete eristamise võtmeks. Tehes koostööd tehniliselt põhjalike LCD-ekraanide tootjatega, et siduda ülalmainitud põhilised tehnilised parameetrid teie rakenduse stsenaariumiga, saate välja töötada LCD-mooduli, mis leiab optimaalse tasakaalu vaatenurga, energiatarbimise, temperatuuri jõudluse ja kulude vahel, pakkudes lõpuks teie tootes veatut visuaalset kogemust.
