Valgusallikast pildikvaliteedini: taustvalgus on LCD-mooduli tõeline "lavatagune kangelane".

Kui inimesed räägivad LCD-ekraanidest, on esimene asi, mis sageli meelde tuleb, lihtsalt "ekraan". Kuid täielik vedelkristallmoodul (LCM) on palju enamat kui lihtsalt vedelkristallpaneel. See integreerib draiveri IC-d, PCB ja ühe sageli tähelepanuta jäetud, kuid olulise komponendi: taustvalgustuse.

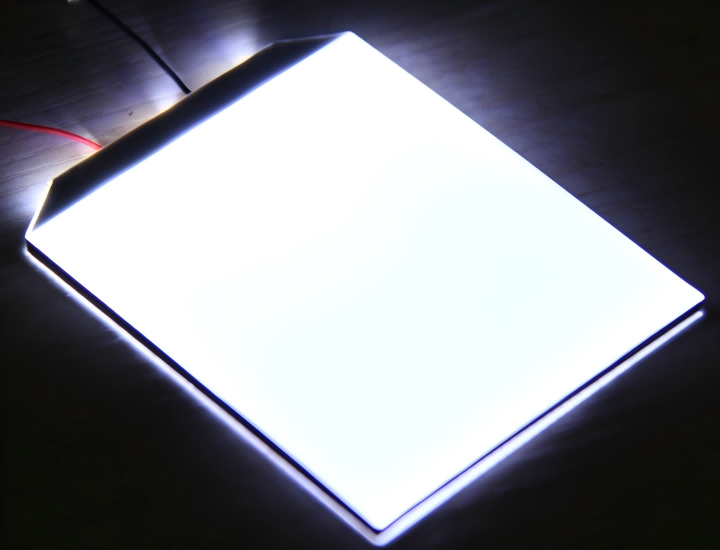

Taustvalgus: ekraani taga asuv "valgusmootor".

Vedelkristallmaterjal ise valgust ei kiirga. See toimib rohkem nagu "valgusventiil", tuginedes taustvalgustuse süsteemile, mis tagab valgustuse enne pildi kuvamist. Taustvalgustuse põhiülesanne on muuta punkt- või lineaarne valgusallikas väga ühtlaseks pinnavalgusallikaks.

Heledus, ühtlus, värvitemperatuur, energiatarve – taustvalgustuse tehnoloogia toetab kõiki silmapilkselt märgatava vaatamiskogemuse aspekte.

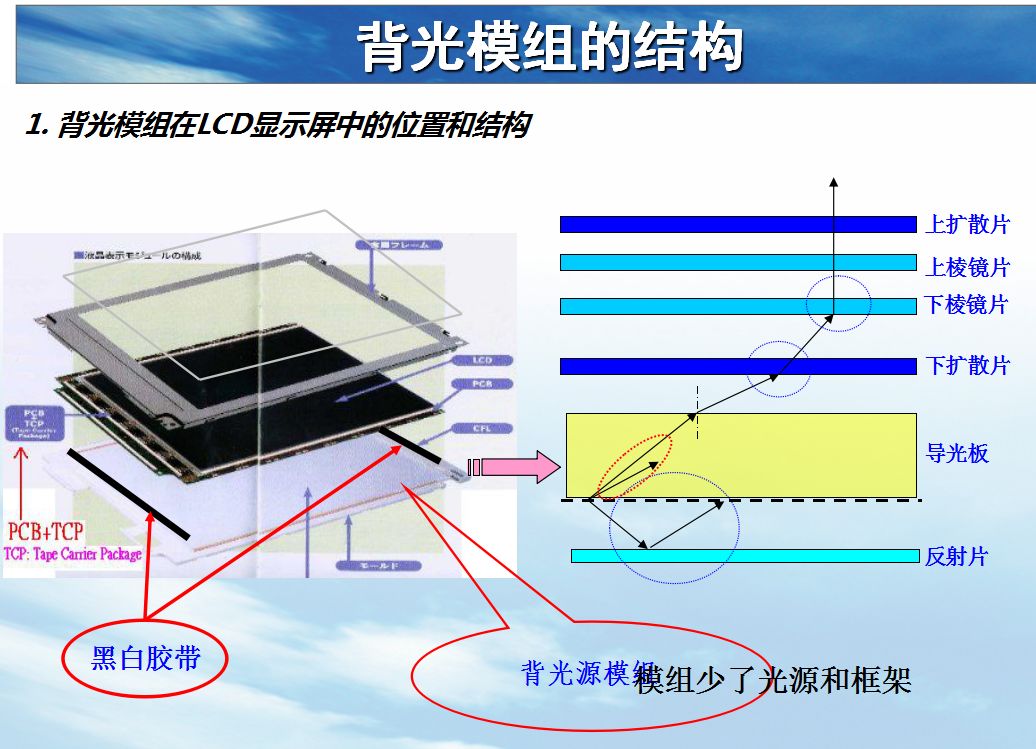

Taustvalgustuse lahtivõtmine: täpsete optiliste süsteemide komplekt

Suure jõudlusega taustvalgustus on arenenud materjaliteaduse ja täppisoptilise tehnika tulemus. Selle põhikomponentide hulka kuuluvad:

Valgusallikas:Valguse päritolu, mis määrab taustvalgustuse põhivärvitemperatuuri, heleduse ja eluea.

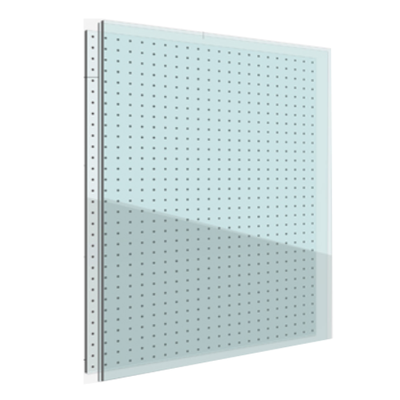

Valgusjuhtplaat (LGP):Ühtlase valgusjaotuse võti. Mikrostruktuuriga täpid alumisel pinnal hajutavad servast sisenevat valgust üle kogu tasapinna. Täppisvormitud punktid tagavad tavaliselt parema optilise jõudluse kui traditsioonilised trükitud punktid.

Optilise kile komplekt:Hajutikiled, heledust suurendavad kiled (BEF) ja peegeldavad lehed töötavad koos, et kõrvaldada kuumad kohad, parandada esivalgustuse tõhusust ja tagada ühtlus.

Konstruktsiooniraam ja valgusplaat:Pakkuge stabiilset mehaanilist tuge ja usaldusväärseid elektriühendusi.

Sõltuvalt konstruktsioonist jagunevad taustvalgustid kahte peamist tehnoloogiamarsruuti:

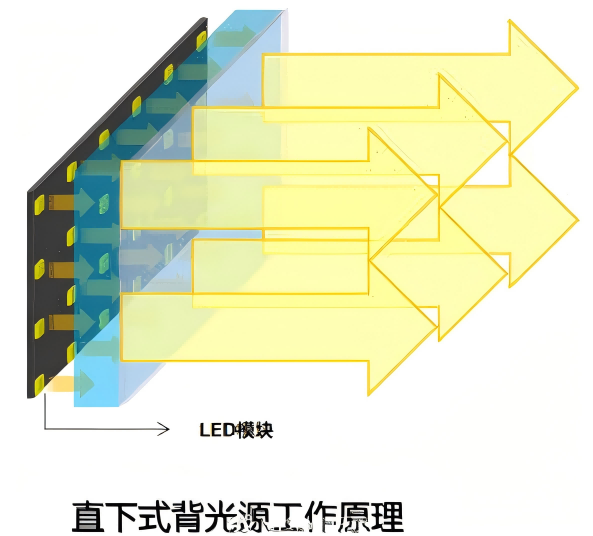

Otsevalgustus:LED-massiivid asetatakse otse valgusjuhtplaadi alla otseseks valgustamiseks. See pakub suurt heledust ja toetab kohalikku hämardamise juhtimist.

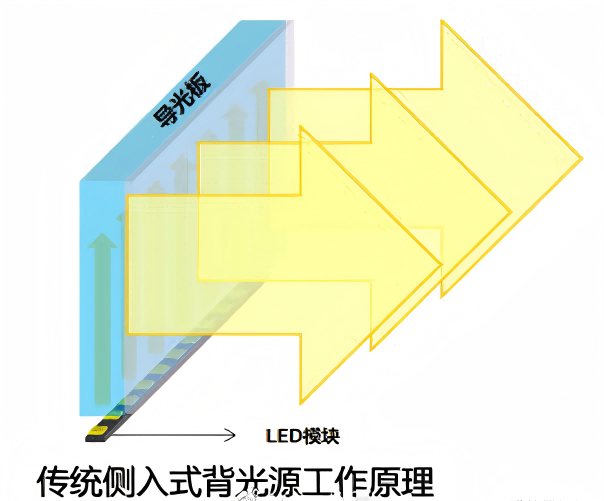

Edge-Lit:LED-valgustid on paigutatud valgusjuhtplaadi külgedele. Valgus siseneb servast ja peegeldub läbi plaadi ettepoole, muutes selle üliõhukeste disainide saavutamise võtmeks.

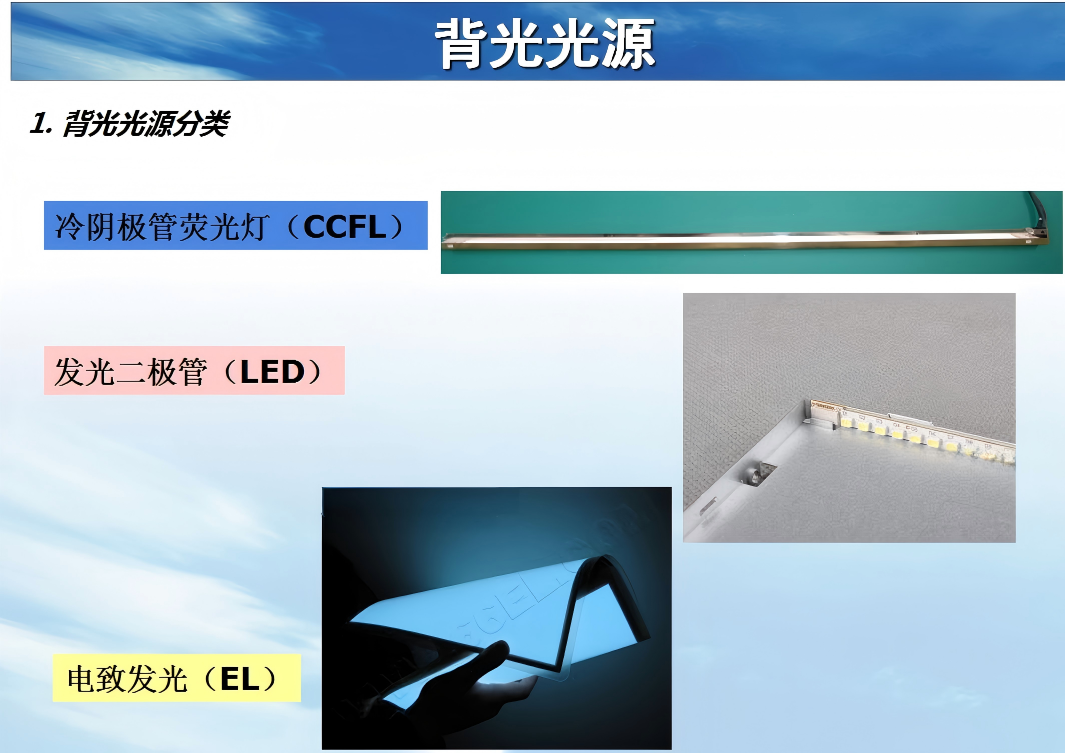

Kolme tüüpi valgusallikaid, millest igaühel on oma eelised.

LED taustvalgustus:Kõrge heledus, pikk kasutusiga (üle 30 000 tunni servavalgustusega), väike energiatarve ja õhuke kujutegur. See on peamine valik kõige jaoks, alates olmeelektroonikast kuni tööstuslike kuvariteni.

EL (elektroluminestseeruv) taustvalgustus:Üliõhuke, täiesti ühtlane kogu pinna ulatuses ja painduv/painutav. See on kohandatud LCD-ekraanide ja paindlike kuvarakenduste jaoks hädavajalik.

CCFL (külma katoodiga luminofoorlamp) taustvalgustus:Suuresti asendatud tarbekaupades LED-idega, kuid siiski väärtuslik teatud professionaalsetes kuvarirakendustes tänu suurepärasele värviküllastusele ja ühtlusele.

Tehniline kokkuvõte

Taustvalgus on palju enamat kui lihtsalt valgustuskomponent. Alates materjali valikust ja optilisest disainist kuni valgusallika valiku ja konstruktsiooniprotsesside täiustamiseni – iga detail aitab kaasa ekraani lõplikule jõudlusele.

Kvaliteetsete kuvarite poole püüdlevate tootjate jaoks on taustavalgustuse tehnoloogia põhjalikud teadmised aluseks toodete eristamisele, mis vastavad tipptasemel kohandatud LCD-ekraanide nõudmistele ja tagavad, et iga ekraan täidab oma visuaalseid lubadusi.

Valgusallikast pildikvaliteedini – taustvalgus on LCD-moodulite tõeline laulmata kangelane. Taustvalgustuse tehnoloogia mõistmine tähendab lõpuks suurepärase ekraani mõistmist.
