Taustvalgustuse tehnoloogia: põhikomponent, mis määrab LCM-ekraani jõudluse

  Vedelkristallkuvarite valdkonnas on vedelkristallmoodul (LCM) väga integreeritud süsteemitaseme toode. See ei ole ainult vedelkristallekraan ise, vaid terviklik lahendus, mis integreerib täpselt sellised komponendid nagu vedelkristallkuvaseade, draiveri IC-d, PCB ja ülioluline taustvalgustus. Professionaalse LCD-ekraani tootjana mõistame, et taustvalgustuse kui põhitarviku kvaliteet määrab otseselt LCM-i lõpliku visuaalse jõudluse ja töökindluse.

Taustvalgustus: LCM-i "kerge mootor" ja optiline alus

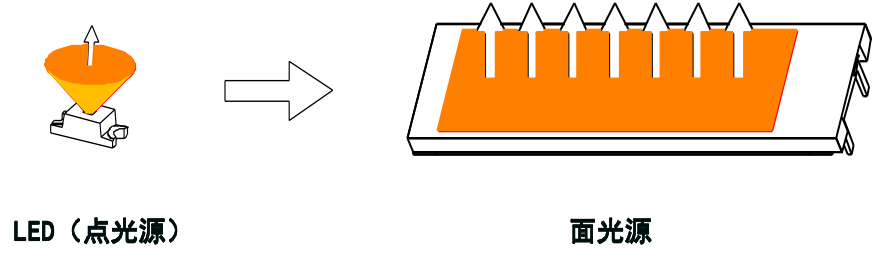

Taustvalgustus on LCD-ekraani taga asuv valgustussüsteem. Selle põhiülesanne on muuta punkt- või lineaarne valgusallikas väga ühtlaseks pinnavalgusallikaks. Kuna vedelkristallmaterjal ise valgust ei kiirga, sõltub selle ekraan modulatsiooniks täielikult taustvalgustuse valgustusest. Seetõttu on taustvalgustuse optilised omadused, sealhulgas heledus, ühtlus, värvitemperatuur ja energiatarve, LCD-mooduli üldise jõudluse hindamise aluseks.

Tehniline dekonstruktsioon: materjalisüsteem ja taustvalgustuse põhiprintsiibid

Suure jõudlusega taustvalgustus on kaasaegse materjaliteaduse ja täppisoptika kristallisatsioon. See koosneb peamiselt põhimaterjalidest, nagu valgusallikas (LED/EL/CCFL), valgusjuhtplaat, optiline kilekomplekt, struktuurraam ja valgusriba/lambiplaat.

Valgusallikas on valguse päritolu, mis määrab taustvalgustuse põhivärvitemperatuuri, heleduse ja eluea.

Valgusjuhtplaat on valguse ühtluse saavutamise põhielement. Selle põhjapinna mikrostruktureeritud punktid, mis on moodustatud täppistrükkimise või vormimise teel, vastutavad punkti või joone hajumise eest ühtlaseks valgustasapinnaks. Nende hulgas pakuvad täppisvormitud punktid tavaliselt paremat optilist jõudlust võrreldes traditsiooniliste trükitud punktidega.

Optiline kilekomplekt (sealhulgas hajutikiled, heledust suurendavad kiled, peegeldavad lehed jne) toimib valgustee "haldurina", töötades sünergias, et kõrvaldada eredad laigud, suurendada eesmise valguse väljundi efektiivsust ja tagada ühetaolisus vaatenurkade lõikes.

Konstruktsiooniraam ja valgusplaat tagavad stabiilse mehaanilise toe ja töökindlad elektriühendused.

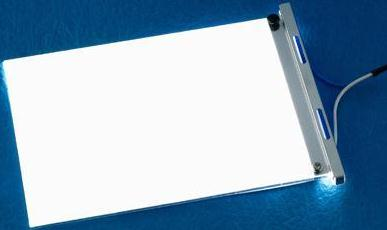

Nende materjalide kombinatsioon ja disain teenivad otseselt kahte peamist tööpõhimõtet: otsevalgustusega taustvalgustus ja servavalgustusega taustvalgustus. Otsevalgustusega taustvalgustus asetab LED-massiivi otse valgusjuhtplaadi alla otseseks valgustamiseks, pakkudes suurt heledust ja suurepärast potentsiaali kohalikuks hämardamise juhtimiseks. Servavalgustusega taustvalgustus asetab LED-valgustid valgusjuhtplaadi külgedele; valgus siseneb servast ja peegeldub ettepoole juhtplaadi täppidest, muutes selle üliõhukeste kujunduste saavutamise võtmeks.

Tehnoloogia marsruudi valik: LED-i, EL-i ja CCFL-i diferentseeritud rakendused

Erinevad valgusallikatehnoloogiad annavad taustvalgustusele eristatavad omadused, mis vastavad erinevatele turunõuetele:

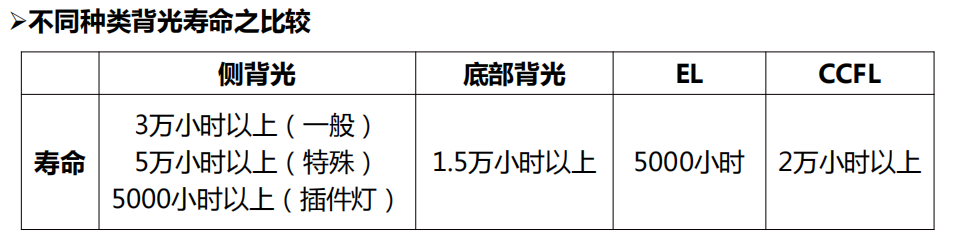

LED taustvalgustustänu oma suurele heledusele, pikale elueale (servavalgustuse puhul üle 30 000 tunni), madalale energiatarbimisele ja õhukesele vormitegurile on muutunud absoluutseks peavooluks tarbeelektroonikast tööstusekraanideni.

EL (elektroluminestsents) Taustvalgustus, oma üliõhukese profiili, absoluutse pinna ühtluse ning paindliku, painutatava olemusega on konkreetsete kohandatud LCD-ekraanide ja paindlike kuvarakenduste jaoks hädavajalik.

CCFL (külma katoodiga luminofoorlamp) taustvalgustus, kuigi tarbijasektoris on see suures osas asendatud LED-lampidega, on selle suurepärase värviküllastuse ja ühtluse tõttu siiski kasutusväärtus teatud professionaalsetes kuvapiirkondades.

Järeldus: taustvalgustuse tehnoloogia on LCM-i väärtuse tõstmise võti

  Kokkuvõtteks võib öelda, et taustvalgustus pole kaugeltki lihtne valgustuskomponent. Alates selle keerukast materjalikoostisest ja täpsetest tööpõhimõtetest kuni valgusallika tehnoloogia marsruudini, mis mõjutab värvi, energiatarbimist ja vormitegurit, osaleb selle disaini ja valiku iga aspekt sügavalt LCD-mooduli lõpliku jõudluse määratlemises. LCD-ekraanide tootjate jaoks, kes taotlevad suurepärast ekraani jõudlust, on taustavalgustuse tehnoloogia põhjalikud teadmised toodete eristamise saavutamise, tipptasemel kohandatud LCD-ekraanide nõudmiste täitmise ja iga LCD-ekraani optimaalse visuaalse tulemuse tagamise aluseks. Taustvalgustuse tehnoloogia mõistmine tähendab seega LCM-ekraani kvaliteedi tuuma mõistmist.
