RGB-liidese disain: värav kohandatud LCD-ekraanide ülitõhusale kuvale

  Kaasaegses kuvatehnoloogias on RGB-liides LCD-ekraanide (eriti suure jõudlusega kuvarite, näiteks TFT-ekraanide) juhtimise peamine lahendus tänu selle võimele edastada suurel kiirusel täisvärvilisi pildiandmeid. Kogenud LCD-ekraanide tootjana CNK Electronics (CNK) mõistab, kui kriitiliselt mõjutab RGB-liidese disain kuva kvaliteeti. Selle tuum seisneb täpses sünkroniseerimissignaali polaarsuse sobitamises ja ajastusparameetrite konfiguratsioonis, mis moodustavad stabiilse, sujuva visuaali ning rikkalike ja autentsete värvide tehnilise nurgakivi.

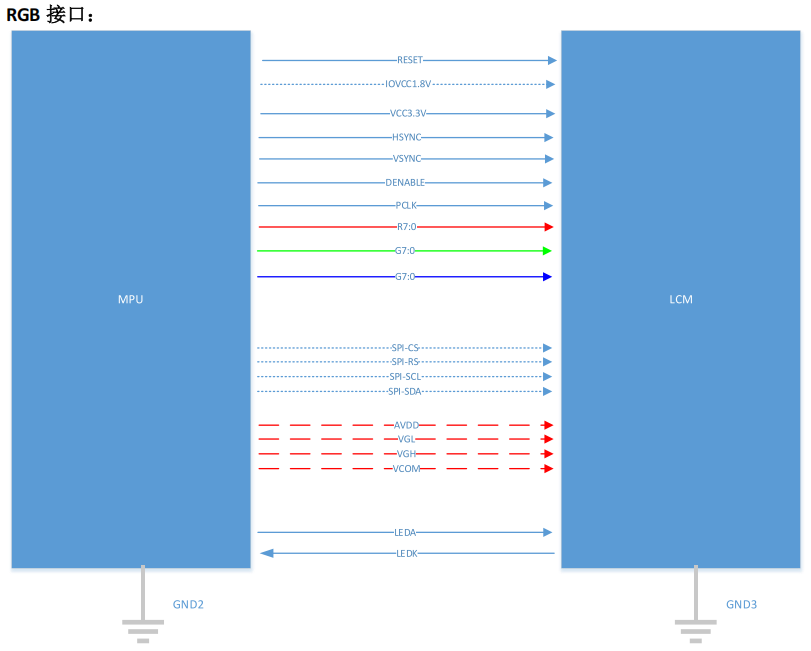

Kahe režiimiga töö, paindlik ühilduvus RGB-liides pakub peamiselt kahte tõhusat töörežiimi:

DEN-režiim (andmete lubamise prioriteet): siin on signaal ENABLE andmete kehtiva akna juhtimiseks võtmeks. PCLK taktsignaali faas (tõusva serva edastamine / langeva serva lukustamine) peab olema rangelt sünkroonitud LCD-mooduliga; vastasel juhul võib ekraan rikkuda. Paralleelne andmeedastus läbi punase (R7~R0), rohelise (G7~G0) ja sinise (B7~B0) 8-bitise liini annab koostöös 16,77 miljonit värvi. HSYNC ja VSYNC saab selles režiimis lihtsustada.

SYNC-režiim (sünkroonimissignaali prioriteet): see režiim tugineb aktiivse kuvaala määratlemiseks täpsetele HSYNC (horisontaalne sünkroonimine) ja VSYNC (vertikaalne sünkroonimine) signaalidele. Nende aktiivsed olekud (tavaliselt kõrge efektiivsusega) peavad ühtima sõiduplatvormiga; vastasel juhul võib tulemuseks olla vale joondamine või isegi tühjad ekraanid. PCLK faasi sünkroniseerimine jääb kriitiliseks, R/G/B andmeedastus on identne DEN-režiimiga.

Disaini põhialused: edu peitub detailides Kaks kriitilist punkti nõuavad RGB-liidese kujundamisel valvsust:

1. Andmerea järjestuse kinnitus: kui ekraani liides kasutab üldisi silte, nagu DB0-DB24, on oluline kontrollida LCD-mooduli tarnijalt täpset RGB-signaali paigutust siinis. Vale järjestamine põhjustab tugevaid värvimoonutusi.

2. Selged funktsionaalsed piirid: puhas RGB-liides on kiire "ühesuunaline kuvaandmekanal", mis ei suuda edastada lähtestamiskäske ega olekut lugeda. Seega teeb see kohandatud LCD-projektides sageli koostööd juhtliidestega, nagu SPI, mis tegelevad ekraani initsialiseerimise ja haldamisega.

  Professionaalse kohandatud LCD-ekraanide tootjana mõistame, kuidas peened ajastuse variatsioonid ja signaali polaarsuse täpne sobitamine määravad LCD-ekraanide stabiilsuse. Tehke koostööd CNK-ga, et saada täielikku tehnilist tuge – alates liidese spetsifikatsioonide analüüsist ja disainijuhistest kuni kohandatud LCD väljatöötamiseni –, tagades, et teie kuvalahendused säravad täpsusega kiirete täisvärviliste visuaalide maailmas.
