TFT-ekraani toiteallikate meetodite põhjalik analüüs: Täpne toide parema kuvari jõudluse tagamiseks

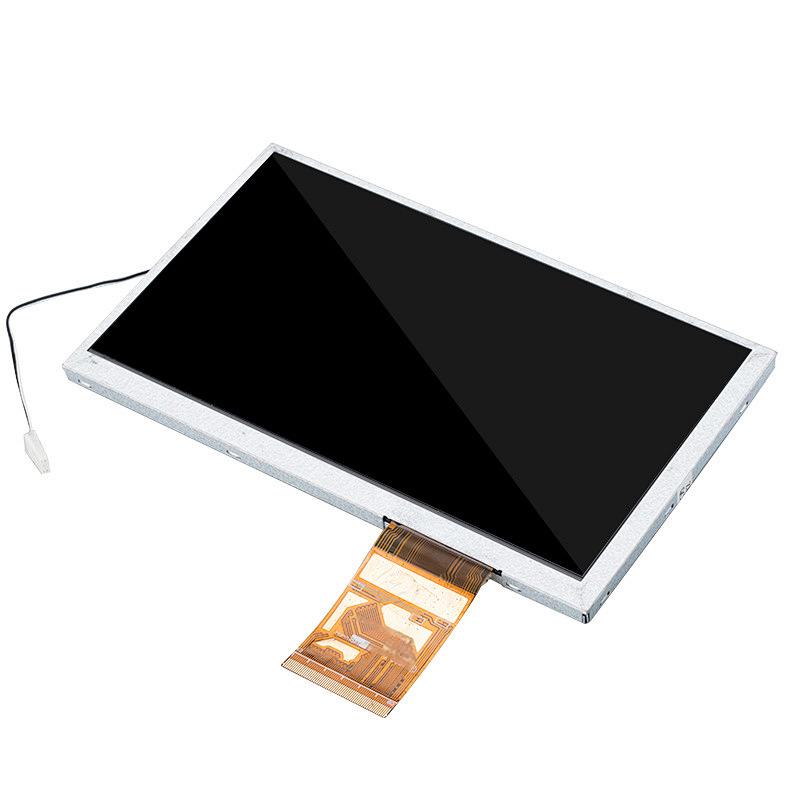

  Kaasaegsete elektroonikaseadmete peamise visuaalse kandjana sõltub LCD-ekraanide kuva kvaliteet ja eluiga suuresti nende toitesüsteemide täpsusest ja stabiilsusest. See kehtib eriti TFT (õhukese kiletransistor) LCD-moodulite kohta, millel on keerukad sisemised struktuurid, sealhulgas võimendusahelad, digitaalne loogika, gammapinge, TFT-lüliti juhtimine ja muud funktsionaalsed üksused. Erinevad toitearhitektuuri kujundused määravad otseselt mooduli energiatarbimise, ühilduvuse ning lõpuks ka selle värvi ja heleduse jõudluse. TFT-ekraani toiteallika režiimide sügav mõistmine on toote disaini optimeerimiseks ja kuvakvaliteedi tagamiseks ülioluline.

  Erinevate erineva suuruse ja keerukusega rakendusstsenaariumide jaoks on TFT-ekraanid välja töötanud erinevaid toitelahendusi. Väikeste moodulite (nt kaasaskantavad seadmed või lihtsad mõõteriistade ekraanid) puhul on levinud kaks põhirežiimi: üks kasutab üht VCC/VDD toiteallikat (nt 3,3 V või 2,8 V) sisemise võimenduse ja digitaalsete loogikaahelate pingestamiseks, mis nõuab, et kõik sisend-/väljundsignaali tasemed vastaksid sellele; teine ​​kasutab kahe pingega konstruktsiooni, kus VCC (nt 3,3 V) on pühendatud võimendusahelale ja IOVCC (nt 1,8 V) juhib liidest ja loogikaahelaid – siin peavad signaalitasemed olema rangelt kooskõlas IOVCC-ga. See paindlikkus võimaldab tootjatel LCD-ekraane konkreetsete rakenduste jaoks tõhusalt kohandada, tasakaalustades energiatarbimist ja jõudlust.

  Kui rakendused lähevad üle nõudlikele valdkondadele, nagu nutitelefonide ekraanid, kus kuva kvaliteet ja energiatõhusus on kriitilise tähtsusega, muutub toiteallika skeem keerukamaks. Tüüpiline "nutitelefoni ekraani" režiim kasutab kolme sõltumatut toitekanalit: VSP/AVDD (nt +5,5 V) toidab positiivset võimendusahelat, VSN/AVEE (nt -5,5 V) teenindab negatiivset võimendusahelat ja IOVCC (nt 1,8 V) haldab liidest ja loogikaahelaid peab vastama IOV-i vooluahelale. See arhitektuur tagab kõrge kontrasti, laiad vaatenurgad ja kiire reageerimise üliõhukestes ruumides, demonstreerides tipptasemel LCD-moodulitehnoloogia tippu.

  Professionaalsete või tööstuslike stsenaariumide jaoks, mis taotlevad parimat ekraani jõudlust, peavad toitelahendused hõlmama sügavamat parameetrite juhtimist. Sellistes konstruktsioonides toidab VCC (nt 3,3 V) loogikat ja liideseid, samas kui kriitilised analoogpinged – nagu AVDD (mõjutab gammakõveraid ja värvikontrastsust), VGH (TFT sisselülituspinge), VGL (TFT väljalülituspinge) ja VCOM (klaasist ühisklemm, mis mõjutab ekraani ühtlust) – nõuavad sõltumatut ja täpset juhtimist. Kogenud kohandatud LCD-ekraanide tootjad panevad erilist rõhku VCOM-i optimeerimisele, kasutades selliseid tehnikaid nagu pinge jagavad takistid ja filtrikondensaatorivõrgud, et kompenseerida IPS-i või laia temperatuuriga klaasi partiide kõikumisi. Samuti peavad nad une-/väljalülitamise ajal rangelt kinni väljalülitusprotokollidest, et vältida pildi säilimise ohtu.

  Alates ühest pingest kuni mitme kanaliga täppiskoordinatsioonini – TFT-ekraanide toiteskeem kujundab iga pildikaadri põhjalikult. Kui valite kohandatud LCD-ekraani tootja, kes mõistab ja paindlikult rakendab neid toiterežiime, tagab teie toote töökindluse – alates põhiekraanist kuni erakordsete visuaalsete kogemusteni.
