Sukeldu sügavuti madala temperatuuriga polüränitehnoloogiasse: TFT-ekraani tuum ja tööstuslikud rakendused

Õhukese kilega transistortehnoloogia ülevaade

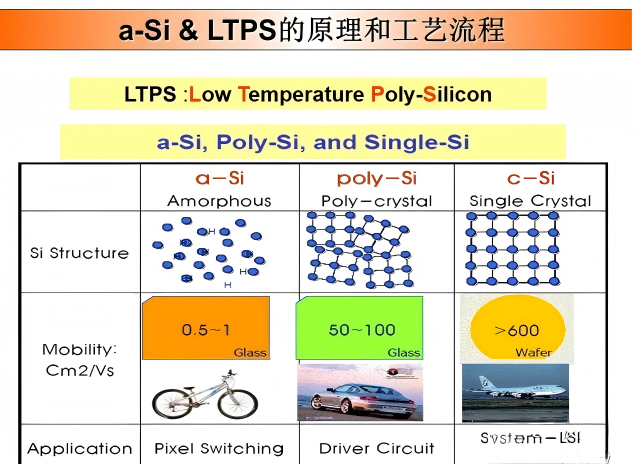

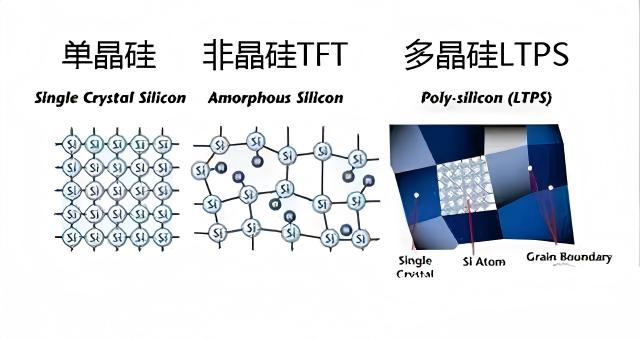

Kaasaegsetes aktiivmaatriksekraanipaneelides on õhukese kile transistor (TFT) põhilise juhtkomponendina. Kanali aktiivne piirkond on peamiselt valmistatud ränimaterjalist. Protsessi ja jõudluse erinevuste põhjal jaotatakse TFT-d peamiselt kolme tüüpi: amorfne räni (a-Si), madalatemperatuuriline polüräni (LTPS) ja kõrgtemperatuuriline polüräni (HTPS).

Nende hulgas on madala temperatuuriga polüräni (LTPS) tehnoloogia muutunud peamiseks valikuks 6. põlvkonna ja madalamate tootmisliinide jaoks tänu oma suurepärasele elektronide liikuvusele, madalale energiatarbimisele, kõrgele eraldusvõimele ja suhteliselt lihtsale tootmisprotsessile.

LTPS-TFT struktuuridisaini süvaanalüüs

Nagu on näidatud joonisel 1, koosneb tüüpiline LDD (kergelt legeeritud äravoolu) tüüpi LTPS-TFT struktuur peamiselt substraadist ja puhverkihist. Põhimik on tavaliselt valmistatud leelisevabast ekraanikvaliteediga optilisest klaasist, millele on kantud ränidioksiidi (SiO₂) puhverkiht või kahekihiline SiO2/SiNx struktuur.

Selle puhverkihi põhiülesanne on takistada klaasi metalliioonide hajumist polüräni aktiivsesse piirkonda, pärssides seeläbi defektide teket ja lekkevoolu.

Võrreldes ühekihilise SiO₂-ga on SiNx-l (ränitriidil) suurem dielektriline konstant (SiO₂ ~4, SiNx 6–8), pakkudes paremat purunemiskindlust, barjääri jõudlust ja oksüdatsiooni parandamise võimet. PE-CVD abil valmistatud räninitriidi hapnikusisaldus võib olla kuni ligikaudu 10²² cm⁻³, mis tagab seadme stabiilsuse.

Polükristallisatsiooniprotsessi jaoks tuleb amorfne ränikiht muuta polüränikihiks. Levinud meetodid hõlmavad tahkefaasilist kristallimist, metalliga indutseeritud külgkristallimist (nt nikliga indutseeritud) ja laserkristallimist.

 Nende hulgas saavutab laserkristalliseerimine kristalliseerumise hetkelise kõrgel temperatuuril sulamise kaudu, pakkudes kõrget efektiivsust ja ühtlast tera. Siiski tuleb märkida, et kahekihilise SiO₂/SiNx puhverstruktuuri kasutamisel võib laserkristallimisel tekkida vesiniku plahvatusnähtus, mis toob kaasa defekte.

Lahendused hõlmavad dehüdrogeenimisküpsetamist enne laserkristallimist või ülimadala vesinikusisaldusega ühekihilise SiO₂ struktuuri kasutamist.

LDD-tehnoloogia hõlmab väikese doosiga ioonide implanteerimist värava sees asuvatesse lähte-/äravoolupiirkondadesse, kontrollides täpselt dopingu kontsentratsiooni, et moodustada kõrge seeriatakistusega kontsentratsioonipuhvertsoon. See vähendab tõhusalt kohaliku elektrivälja gradienti, summutab lekkevoolu ja väldib kuuma kandja efekti.

Tööstuslikud rakendused ja professionaalsed kuvalahendused

Kuna ekraanitehnoloogia areneb suurema eraldusvõime, väiksema energiatarbimise ja õhemate vormitegurite poole, on LTPS-TFT-st saanud kesk- ja tipptasemel kuvapaneelide jaoks kriitiline tehnoloogiline tee. Toote praktilises juurutamises on sama oluline kuvamoodulite üldine disain ja tootmisvõime.

Selles valdkonnas on CNK (lühend sõnast CNAOKE Electronics) spetsialiseerunud tehnoloogiaettevõte, mis tegeleb kuvaseadmete ja HMI (inimese-masina liidese) interaktiivsete toodete arendamise, tootmise ja müügiga ning on tunnustatud kui "spetsialiseerunud, täiustatud, eristav ja uuenduslik" ettevõte.

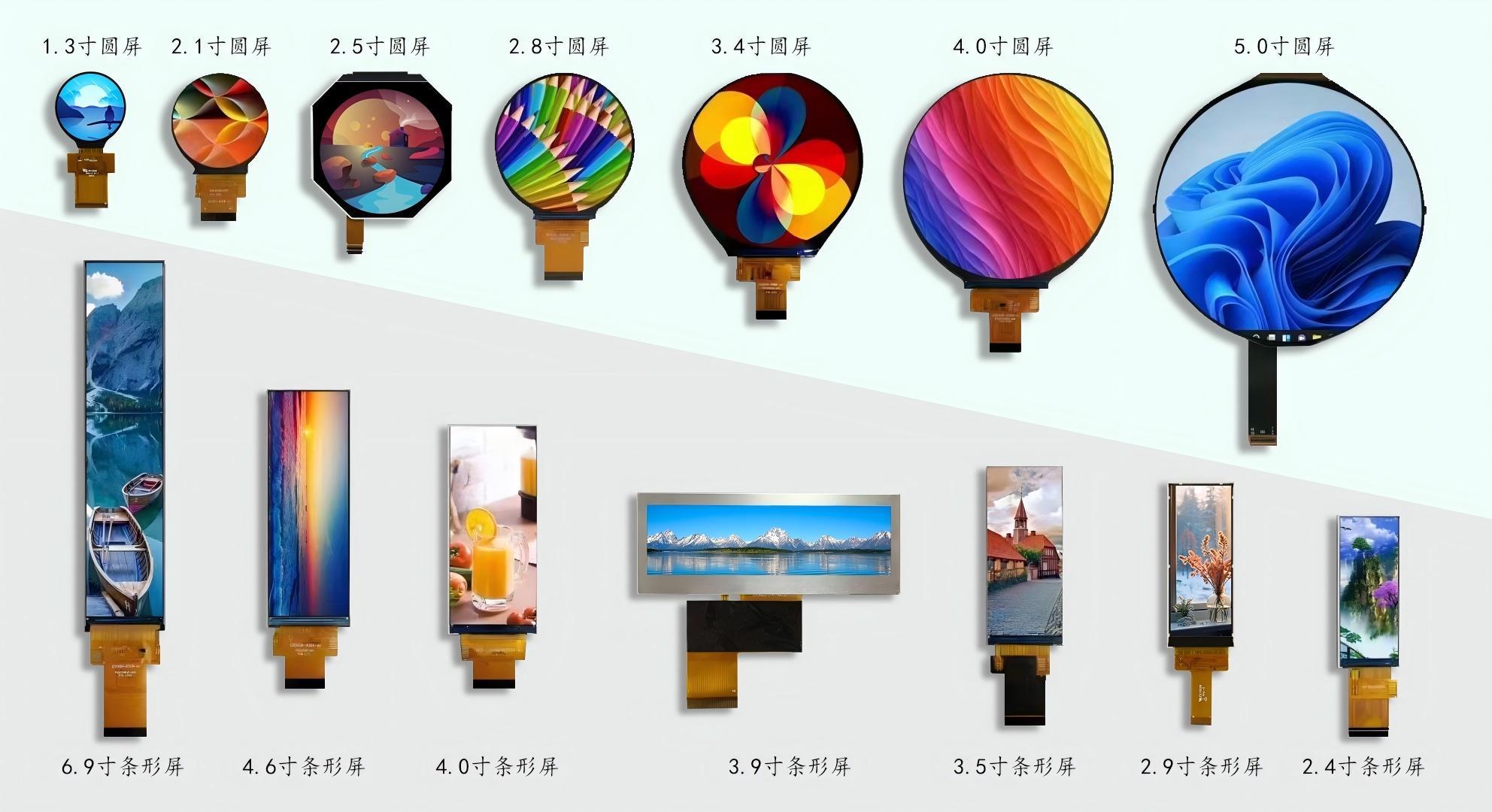

Selle peamiste toodete hulka kuuluvad ühevärvilised LCD-ekraanid ja ühevärvilised moodulid, 0,96–15,6-tollised TFT-ekraanimoodulid, OLED-moodulid ja interaktiivsed HMI-moodulid, mida kasutatakse laialdaselt tööstusliku juhtimise, nutika kodu, meditsiiniseadmete, autoekraanide ja paljudes muudes valdkondades.

CNK pakub kohandatud ja kulutõhusaid lahendusi nii põhiliste ekraanivajaduste jaoks, kasutades LCD-ekraane kui ka suure jõudlusega lahendusi, mida nõuavad LCD-ekraanide tootjad. Kasutades täiustatud tootmisliine ja ranget kvaliteedikontrollisüsteemi, jätkab CNK oma klientidele stabiilsete põhiliste kuvakomponentide tarnimist.

Järeldus

Alates LTPS TFT põhitehnoloogiast kuni terviklike kuvamoodulite integreerimise ja optimeerimiseni – kõik edusammud kuvaritööstuses sõltuvad materjalide, protsesside ja disainivõimaluste sünergiast. CNK jätkab oma kohaloleku süvendamist kuvari ning inimese ja masina suhtluse valdkonnas, aidates rohkematel lõpptoodetel saavutada selgemad ja nutikamad kuvamiskogemused.

CNK kohta

2010. aastal Shenzhenis asutatud CNK Electronics (lühidalt CNK) laiendas 2019. aastal Fujianis Longyanis asuvat maailma juhtivat tehast. Tegemist on riikliku spetsialiseerunud ja uuendusliku "väikese hiiglasliku" ettevõttega, mis on spetsialiseerunud ekraanitoodete projekteerimisele, arendusele, tootmisele ja müügile. CNK pakub klientidele täielikku valikut kulutõhusaid väikese ja keskmise suurusega kuvamooduleid, lahendusi ja teenuseid suurepärase kvaliteediga kogu maailmas. Tehnoloogiale ja kõrgele kvaliteedile orienteeritud CNK hoiab jätkusuutlikku arengut ning töötab selle nimel, et pakkuda klientidele paremaid ja stabiilsemaid teenuseid.
