Optilised kiled taustvalgustuse moodulites: võtmetehnoloogiad, mis valgustavad iga LCD-ekraani

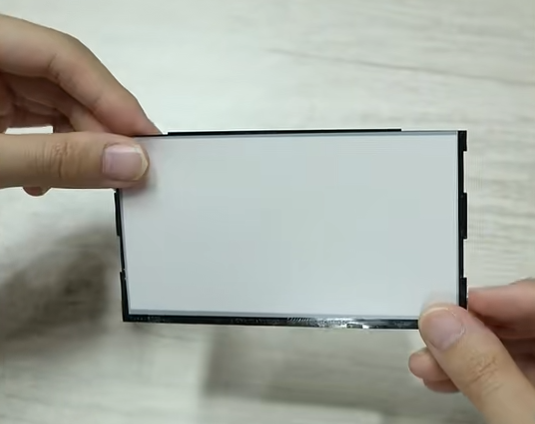

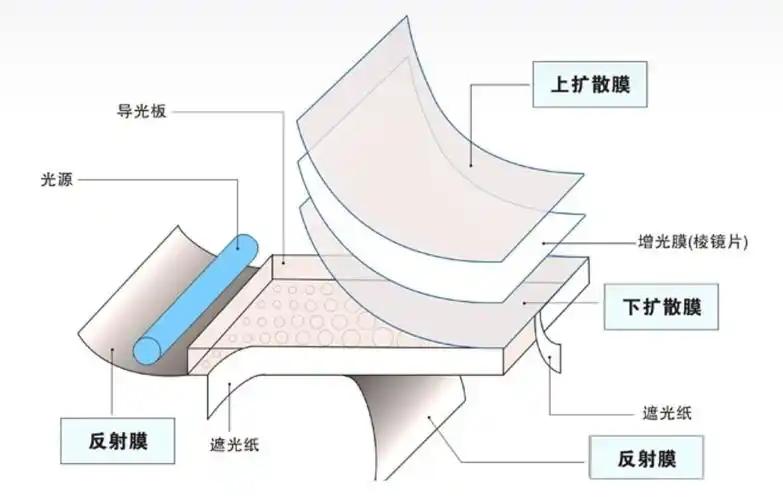

Liquid Crystal Displays (LCD-de) maailmas on taustvalgustuse moodul üks põhikomponente, mis määrab ekraani jõudluse. LCD-ekraanide tootjana mõistab CNK Electronics Co., Ltd., et taustvalgustus ei ole pelgalt valgusallika komponent. See on võtmetehnoloogia, mis muudab punktvalgusallikad tänu täpsele optilisele disainile ühtlaseks, suure eredusega ja kontrastse pinnavalgustuseks, andes LCD-ekraanidele erksa visuaalse elu. Eriti tänapäeval, kus turu nõudlus kohandatud LCD-ekraanide järele kasvab, on taustvalgustuse mooduli optiline jõudlus muutunud diferentseeritud kuvaefektide saavutamisel oluliseks teguriks. See jõudlus sõltub suuresti selles sisalduvatest täpselt koordineeritud optiliste kilede seeriast. Need toimivad nagu taustvalgustuse "närvivõrk", kontrollides hoolikalt valguse suunda, tõhusust ja ühtlust.

Helkurleht: valgusefektiivsuse alus

Taustvalgustuse mooduli allosas olev helkurleht toimib "valgusefektiivsuse alusena", mis vastutab hajuva valguse suunamise eest tagasi valgusjuhtplaadile, et parandada kasutamist. Olenevalt kasutusnõuetest jaotatakse helkurid peamiselt järgmistesse kategooriatesse:

Valge helkur:Nagu seeria E20, RW, paksusega 0,05–0,2 mm, peegelduvus umbes 80–90% ja millel on teatud valguse läbilaskvus. Sobib enamiku standardsete taustvalgustuse kujunduste jaoks.

Hõbedane helkur:Tavaliselt valge ühel küljel ja hõbedane teine, väga õhuke (0,04–0,065 mm), kõrge peegeldustõhususega (90%–98%) ja suurepäraste valgust blokeerivate omadustega. Kasutatakse sageli stsenaariumides, mis nõuavad suurt heledust.

Mitmekihiline filmireflektor (ESR):Kasutab mitmekihilist kiletehnoloogiat, integreerides üle tuhande kihi 65 mikroni piires. See ei sisalda metalli, kuid sellel on peeglitaoline metalliline välimus. Suure efektiivsusega reflektorina saavutab ESR peegelduvuse üle 98% kogu nähtava valguse spektris, mistõttu on see ideaalne suure jõudlusega taustvalgustussüsteemide jaoks.

LCD-moodulite kohandamisel mõjutab reflektorlehe valik otseselt taustvalgustuse ühtlust ja energiatõhusust, mis on optilise disaini esimene samm.

Valgust blokeeriv kile / alumiiniumfoolium (ALF): valguse ja häirete piiride juhtimine

Valgust blokeerivaid kilesid kasutatakse peamiselt valguse lekkimise vältimiseks taustvalgustuse külgedelt ja need võivad pakkuda elektromagnetilist varjestust. Levinud tüübid hõlmavad järgmist:

Hele hõbedane draakon:Läikiv pind, paksus 0,05-0,1 mm, head valgust blokeerivad ja juhtivad omadused. Sobib tööstuskeskkondadesse, kus on vaja häirete varjestust.

Matt hõbedane draakon:Suhteliselt tuhm viimistlus, õhuke (tavaliselt 0,05 mm ühe kihi puhul), sellel on mõningane valguse läbilaskvus ja see on juhtiv.

Valge serva riba:Omab teatud valguse läbilaskvust, paksus 0,05-0,08 mm, mittejuhtiv. Tavaliselt kasutatakse üldises olmeelektroonikas.

Mustvalge ühepoolne kleeplint:Saab rakendada taustvalgustuse külgedele, kui on ranged nõuded mittejuhtivuse ja külgvalgustuse lekke puudumisel.

Need materjalid mängivad LCD-ekraanide raami kujunduses "optiliste valvurite" rolli, tagades, et väljaspool kuvaala ei sega valgust.

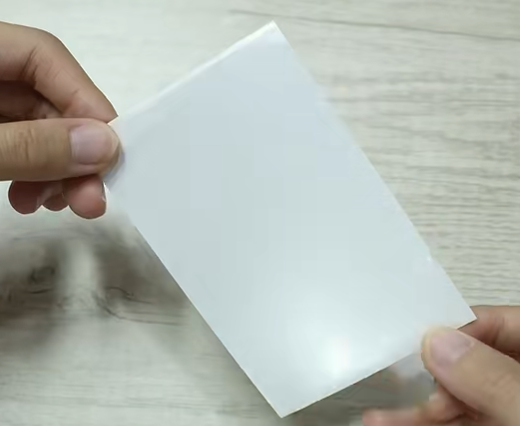

Hajuti leht: ühtlase heleda lõuendi loomine

Optiliste kilede "homogeniseerimise meistrina" hajutab hajuti leht valgust läbi udu, kõrvaldades punktvalgusallikate jäljed, et luua pehme ja ühtlane taustvalgus. Sõltuvalt taustvalgustuse tüübist ja rakendusest jagunevad difuusorid järgmisteks osadeks:

Alumine taustvalgustuse hajuti:Tavaliselt on ühel küljel liim, suur hägusus (~90%), läbilaskvus ainult umbes 40%; paksus tavaliselt 0,18–0,3 mm alumise taustvalgustuse korral. Levinud mudelid: MB433P, MB533.

Külgmise taustvalgustuse hajuti:Tavaliselt kasutatav paksus on 0,09 mm. Levinud mudelid: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Läbilaskvus 65%-80%, hägusus 75%-90%.

Värvilise ekraani taustvalgustuse hajutajad: tavaliselt kasutatakse kahe lehe kujundust:

Alumine hajuti:Valgusjuhtplaadi ja heledust suurendava kile (BEF) vahele asetatuna homogeniseerib valgusjuhtplaadilt kiiratava valguse. Tavaliselt kasutatav materjal: t=0,065mm, suhteliselt suur hägusus (~84%), kõrge läbilaskvus (~98%).

Ülemine hajuti:Asub BEF-i kohal, täidab kaitsvat rolli ja aitab vältida muaree mustreid. Tavaliselt kasutatav materjal: t=0,05mm, suhteliselt madal hägusus (~29%), läbilaskvus 90%.

Hajutilehtede õige valik ja kombineerimine on LCD-moodulite ühtse ja täppideta kuva tagamise võtmeks.

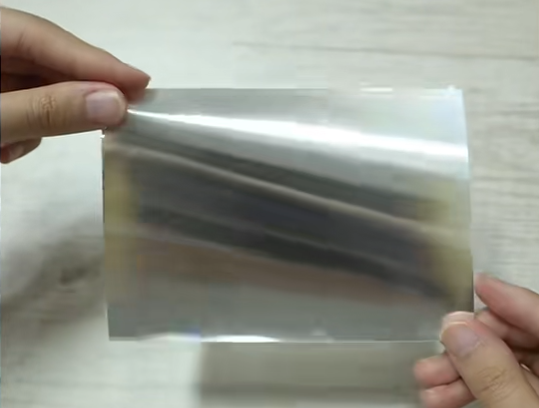

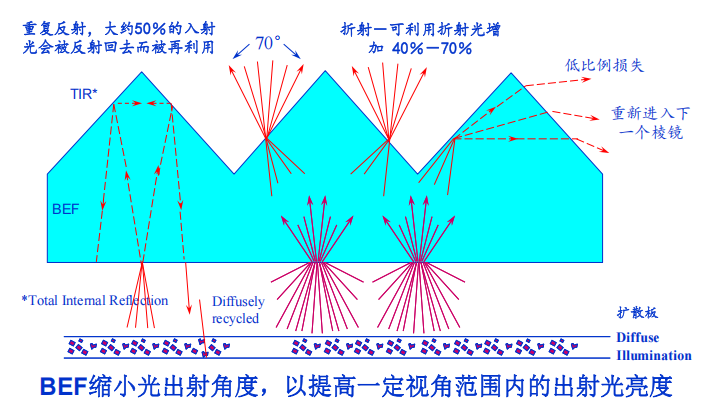

Heleduse suurendamise film (BEF): optiline mootor heleduse suurendamiseks

Värviliste TFT- ja muude LCD-ekraanide puhul on heledus kriitiline näitaja. Toimides optiliste filmide seas "heleduse võimendina", koondab BEF hajutatud valguse läbi spetsiaalse prismastruktuuri, kusjuures iga film suurendab heledust ligikaudu 40–50%. Kahe filmi kombinatsiooni kasutamine võib heledust mitmekordistada. Selle põhimõte hõlmab mikroprisma massiivi kasutamist valguse tee juhtimiseks, mis põhjustab enamiku valguse väljumise ekraaniga risti, suurendades seeläbi oluliselt esiosa heledust ilma energiatarbimist muutmata. BEF-ist on saanud kesk- ja kõrgklassi värviliste ekraanide taustvalgustuse asendamatu komponent, mida kasutatakse eriti laialdaselt suure jõudlusega kohandatud LCD-ekraanidel tööstusliku juhtimise, meditsiini, autotööstuse ja muude rakenduste jaoks.
