LCM: nutikate seadmete kuvamootor – LCD-moodulite tehnilise tuuma põhjalik analüüs

Kaasaegsetes elektroonikaseadmetes on LCD-ekraan teabe esitamise vahendiks ja selle jõudlus mõjutab otseselt kasutajakogemust. Põhitehnoloogia, mis tõepoolest määrab ekraani kvaliteedi ja töökindluse, on LCM (LCD-moodul). See artikkel annab põhjaliku ülevaate LCM-ide tehnilisest arhitektuurist ja nende olulisest rollist kuvamise valdkonnas.

LCM-i tehniline määratlus ja koostis

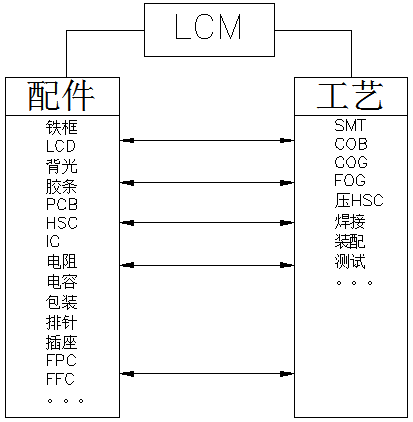

LCM (LCD-moodul) on väga integreeritud kuvalahendus, mis ühendab orgaaniliselt vedelkristallkuvari seadmed, ajamahelad, juhtkiibid, PCB-substraadid, taustvalgustuse süsteemid ja konstruktsioonikomponendid. See integreeritud disain mitte ainult ei lihtsusta originaalseadmete tootjate monteerimisprotsessi, vaid, mis veelgi olulisem, tagab kuvasüsteemi optimaalse jõudluse sobitamise.

Tehnilisest vaatenurgast sisaldab standardne LCM järgmisi põhikomponente:

Ekraani südamik: LCD-ekraan ja draivi kiibid

Skeemisüsteem: PCB-plaat, takistid, kondensaatorid ja muud passiivsed komponendid

Ühendussüsteem: FPC/FFC paindlikud ahelad, tihvtide päised ja pistikupesad

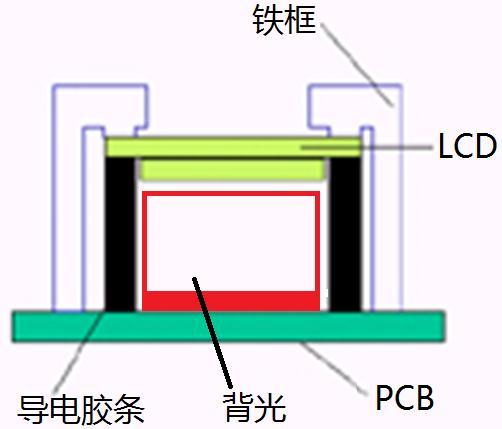

Konstruktsioonisüsteem: metallraam, tihendid, taustvalgustuse moodulid

Põhiliste tootmisprotsesside analüüs

LCM-i tootmisprotsessis tagab erinevate spetsialiseeritud tehnikate kombinatsioon stabiilse tootmise:

SMT protsess

Võimaldab suure tihedusega komponentide paigutamist, tagades vooluahela ühenduste täpsuse ja järjepidevuse. See on kaasaegse elektroonika tootmise põhiprotsess, mis loob stabiilse vooluahela aluse kuvari juhtimiseks.

COG protsess

Ühendab ajami IC-i otse klaasist aluspinnaga. See protsess vähendab oluliselt mooduli suurust ja parandab ühenduse töökindlust, muutes selle sobivaks rakenduste jaoks, millel on ranged ruuminõuded.

UDU protsess

Saavutab täpse ühenduse painduvate ahelate ja klaasaluse vahel. See tehnoloogia nõuab äärmiselt suurt joondustäpsust, et tagada stabiilne signaaliedastus.

COB protsess

Ühendab IC-d otse PCB-le ja kaitseb neid vaigutihendiga. See protsess suurendab mooduli mehaanilist tugevust ja häiretevastast võimet.

Mitmekülgsete struktuurilahenduste tehniline analüüs

Ekraanisüsteemi tuumana määrab LCM-i struktuurne lahendus otseselt selle rakendusvaldkonna ja jõudluse:

Põhilised COG-lahendused

LCD + COGIC: kõige kompaktsem konstruktsioon

LCD + COGIC + PIN: tagab usaldusväärse kontaktiga ühenduse

LCD + COGIC + FPC: võimaldab paindlikku vooluringi paigutust

LCD + COGIC + HSC: suurendab pistiku töökindlust

TAB liimimislahus

Kasutab anisotroopset juhtivat kilet, et saavutada ühendus TCP ja klaasi vahel, pakkudes suurepärast jõudlust konkreetsetes rakendustes.

COB integratsioonilahendus

Sidemed juhivad IC-d otse PCB-le, pakkudes moodulile paremat keskkonnaga kohanemisvõimet ja mehaanilist stabiilsust. Koos puutefunktsiooniga (LCD + COBIC + TK) suudab see vastata inimese ja masina suhtlusrakenduste keerukatele nõuetele.

Kohandatud arenduse tehnilised kaalutlused

Kohandatud LCD-ekraanide väljatöötamisel tuleb põhjalikult kaaluda mitmeid tehnilisi mõõtmeid:

Kuva jõudlusparameetrid: eraldusvõime, värvisügavus, reaktsiooniaeg

Kohanemisvõime keskkonnaga: töötemperatuuri vahemik, vibratsioonikindlus

Liidese ühilduvus: põhijuhtimisplatvormi signaalinõuetele vastavus

Energiatõhususe näitajad: Lõpptoodete võimsuseelarve täitmine

Tänu teaduslikule süsteemitasemel disainile sobivad kohandatud LCD-ekraanid ideaalselt konkreetsete rakendusstsenaariumide tehniliste nõuetega, pakkudes lõpptoodete jaoks erinevat kuvamiskogemust.

Tehnoloogia arengu suundumused

Kuvatehnoloogia pideva arenguga arenevad LCM-id suurema integreerituse, väiksema energiatarbimise ja tugevama funktsionaalsuse suunas. Uued HMI inimese ja masina interaktsiooni moodulid integreerivad sügavalt puute-, kuva- ja andmetöötlusfunktsioonid, tuues nutiseadmetesse intuitiivsemad interaktiivsed kogemused.
