Täppisekraani südamike "uinakujuhend": teadus LCM-i LCD-moodulite salvestamise taga

  Laias valikus elektroonikatoodetes – alates nutikatest autode armatuurlaudadest ja kodumasinatest kuni kaasaskantavate meditsiiniseadmeteni – on LCM-i LCD-moodul inimese ja arvuti suhtluse jaoks ülioluline liides, mis muudab selle jõudluse ja stabiilsuse ülioluliseks. Kvaliteetne LCD-ekraan peab säilitama optimaalse seisukorra alates LCD-ekraanide tootjate tootmisliinist kuni selle integreerimiseni lõpptootesse. Transiidi ja ladustamise ajal on võtmetähtsusega õiged ladustamismeetodid.

  Valed hoiutingimused on LCD jõudluse varjatud tapjad. See artikkel uurib riske ja olulisi ettevaatusabinõusid LCD-moodulite hoidmisel – põhimõtteid, mis kehtivad üldiselt, olenemata sellest, kas kasutate standardtooteid või kohandatud LCD-ekraane.

Risk 1: temperatuuri ja niiskuse tasakaalustamatus – vedelkristallmaterjalide "pöördumatu kahjustus"

LCD-mooduli tuumaks on vedelkristallaine, mis eksisteerib vedela ja tahke oleku vahel ning on väga tundlik temperatuuri ja niiskuse suhtes.

Madala temperatuuri oht:Kui vedelkristallmaterjal hoitakse pikema aja jooksul alla kindlaksmääratud temperatuurivahemiku, võib see kondenseeruda, mis põhjustab püsivalt halvenenud jõudlust, mida ei saa tagasi pöörata isegi pärast normaalsele temperatuurile naasmist.

Kõrge temperatuuri oht:Seevastu liiga kõrge temperatuur võib põhjustada vedelkristalli molekulide joondatud struktuuri kaotamise ja vedelas olekus muutumise. See muudatus võib takistada nende algsete optiliste omaduste taastamist, mille tulemuseks on kuvari rike.

Suure niiskuse oht:Niiskus on polarisaatorite ja ITO elektroodide vaenlane. Kõrge õhuniiskus võib põhjustada polarisaatori mullitamist või kihistumist. Samal ajal võib veeaur aeglaselt korrodeerida õrnaid ITO vooluringe, mis viib otseselt kuvari häireteni või LCD-ekraani püsivate kahjustusteni.

Tehniline nõuanne:Tuntud LCD-ekraanide tootjad määravad oma tootedokumentatsioonis vajaliku säilitustemperatuuri ja -niiskuse vahemiku. Moodulite säilitamine rangelt nendes kindlaksmääratud tingimustes on nende pikaealisuse tagamise peamine reegel.

2. risk: füüsiline šokk ja stress – klaaspindade "habras keha"

Iga LCD-ekraani keskmes on kaks õhukest klaasist aluspinda. Kuigi need on tugevdatud, jäävad need oma olemuselt hapraks, eriti mooduli servades.

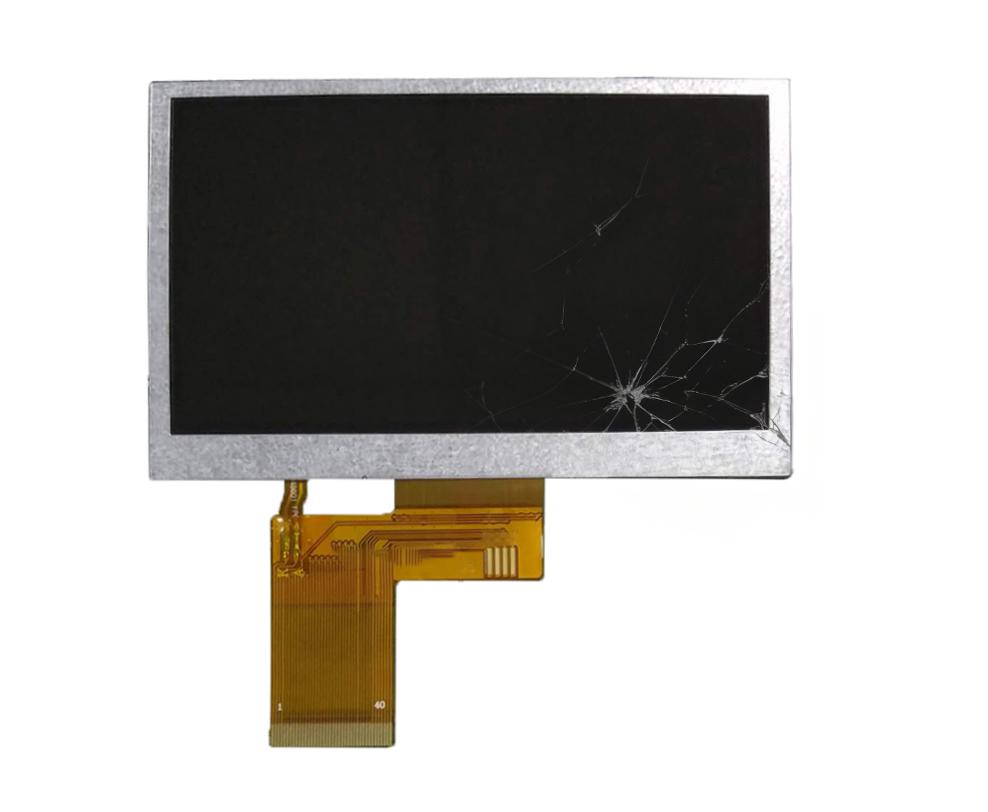

  Käsitsemise või virnastatud ladustamise ajal võivad isegi väikesed kukkumised või löögid vastu kõvasid esemeid edastada nähtamatut pinget, mis võib põhjustada klaasi sisemist purunemist, vedelkristallide leket või ajamiahelate kahjustamist. See on eriti oluline spetsiaalsete kohandatud LCD-de puhul, mis on ebakorrapärase kujuga või üliõhukesed.

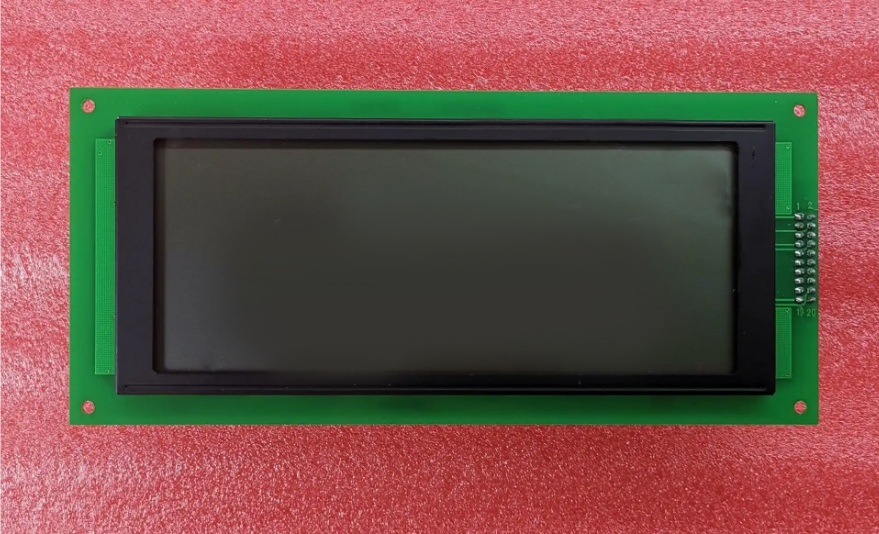

Tehniline nõuanne:Ladustamise ajal käsitsege mooduleid alati ettevaatlikult. Vältige nende liiga kõrgele virnastamist ja veenduge, et paigas oleks piisavalt kaitsvaid pakkematerjale (nt antistaatiline vaht), et tagada nõrkade LCD-moodulite piisav kaitse.

3. risk: pinna saastumine ja korrosioon – "aeglane mürk" ekraani selguse tagamiseks

  Kui saasteained, nagu tolm, veepiisad või sõrmejäljed, sadestuvad ladustamise ajal LCD-ekraani pinnale ja nendega ei tegeleta kohe, võivad need põhjustada pikaajalisi probleeme.

Veepleki jäägid:Pikemaks ajaks seisma jäänud veepiisad võivad jätta tõrksad plekid ja polarisaatoriga keemiliselt reageerides võivad isegi põhjustada värvimuutust.

Elektroodide korrosioon:Nagu mainitud, on niiskus niiskes keskkonnas ITO elektroodide korrosiooni peamine põhjus, mis võib põhjustada vooluahelate katkemist, mis ilmnevad katkendlike joonte või mustade punktidena ekraanil.

Tehniline nõuanne:Ladustamiskeskkond peab olema puhas ja kuiv. Kui pinnale leitakse saasteaineid, tuleb need koheselt pehme puuvillase lapi või läätselapiga ära pühkida. Tugevate plekkide korral võib väikese koguse kõrge puhtusastmega piiritust õrnalt lapiga peale kanda. Vältige söövitavate keemiliste lahustite kasutamist.

Järeldus

  Suure jõudlusega LCD-moodul on nii erakordse disaini kui ka hoolika tootmisjärgse hoolduse tulemus. Range salvestuslahendus, mis näib olevat lihtne välistingimuste kontrollimise küsimus, on tegelikult põhiline tehniline samm selle töökindluse ja pikaealisuse tagamiseks.

  Tootearendajate ja tootjatena ei vähenda nende teaduslike ladustamispõhimõtete põhjalik mõistmine ja rakendamine tõhusalt defektide arvu, vaid annab ka kindla garantii lõpptoote kvaliteedile. Loodame, et see artikkel pakub väärtuslikku teavet teie projektide jaoks, tagades, et iga täpne LCD-ekraan särab teie toodetes eredalt.
