AMOLEDi põhiprotsesside tutvustamine: kuidas tipptasemel ekraanitehnoloogia tulevikku kujundab

 Väikese ja keskmise suurusega tarbeelektroonika turul on AMOLED-ekraantehnoloogiast saanud eelistatud valik tipptasemel nutitelefonide, kantavate seadmete ja kumera ekraaniga toodete jaoks tänu oma eelistele, nagu suur kontrastsus ja paindlik painduvus.

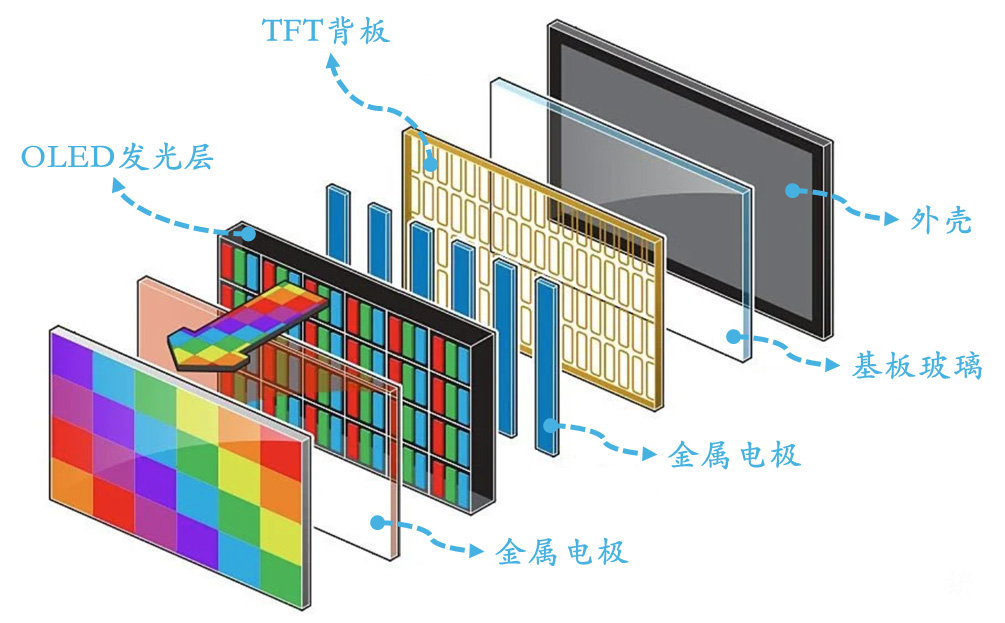

  Selle põhistruktuur sisaldab OLED-valgust kiirgavat kihti, TFT-tagaplaati, metallelektroode, alusklaasi ja korpust.

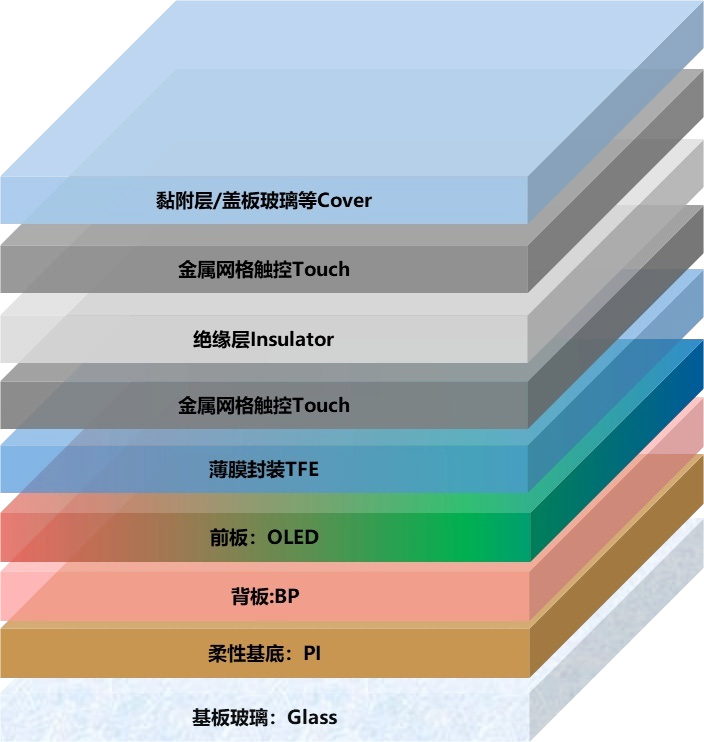

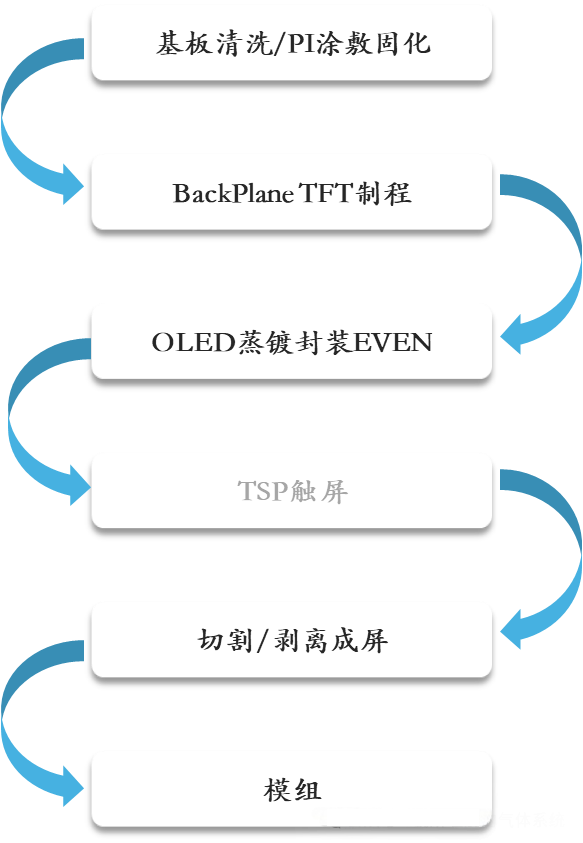

  Paindlik AMOLED-i tootmisprotsess hõlmab selliseid põhietappe nagu substraadi puhastamine/PI-katmine, tagaplaadi TFT ettevalmistamine, OLED-i aurustamine ja kapseldamine, puutemooduli integreerimine, laseriga tõstmine ja mooduli kokkupanek.

  Ekraanitehnoloogiate uurimisele, arendustegevusele ja tootmisele spetsialiseerunud ettevõttena püsib CNK Electronics Co., Ltd. 始终 tehnoloogia esirinnas, pakkudes klientidele mitmekesiseid kuvalahendusi, sealhulgas OLED-mooduleid, LCD-ekraane ja kohandatud LCD-ekraane.

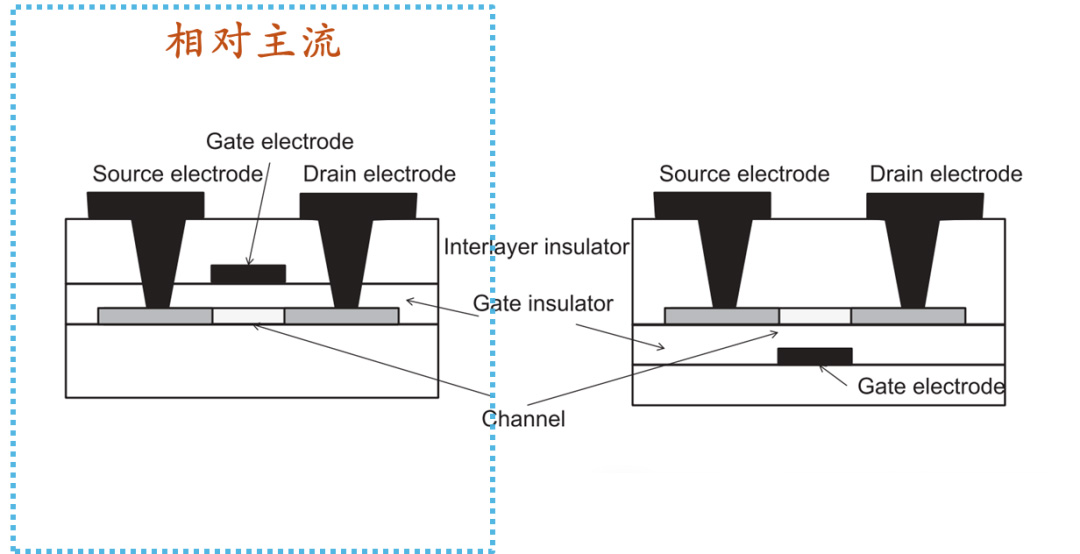

  AMOLEDi põhitootmisprotsess hõlmab mitmeid väga tehnilisi ühikuprotsesse. Backplane TFT (BP) protsessis on madala temperatuuriga polükristallilise räni (LTPS) tehnoloogia muutunud peavooluks tänu oma suurele elektronide liikuvusele. Selle ülemise värava struktuuri protsess hõlmab selliseid samme nagu puhverkihi sadestamine, kanali ioonide implanteerimine, laserlõõmutusega kristalliseerimine (ELA), värava metalli pihustamine ja allika äravoolu implanteerimine. Spetsiaalsed gaasid mängivad kriitilist rolli õhukese kile sadestamisel, modifitseerimisel ja söövitamisel: näiteks PECVD protsessides kasutatakse SiH₂/N2O/NH3 a-Si/SiNx/SiOx õhukeste kilede sadestamiseks; Atomic Layer Deposition (ALD) kasutab Al2O3 kapselduskihtide moodustamiseks TMA-d ja H2O-d; kuivsöövitusega saavutatakse ülitäpne muster läbi gaaside nagu CF4/SF6/Cl2, kus BCl3 kasutatakse metalloksiidikihtide vähendamiseks ja Cl2 tekitab lenduvaid söövitusprodukte, tagades puhta ja tõhusa protsessi.

  Paindlikus AMOLED-tootmises on laseriga tõstmine (LLO) ja õhukese kile kapseldamine (TFE) toote töökindluse seisukohalt kriitilise tähtsusega. LLO protsessis kasutatakse painduva PI-substraadi eraldamiseks klaassubstraadist 308nm XeCl eksimerlaserit, samas kui TFE-tehnoloogia kasutab niiskuse ja hapniku blokeerimiseks mitmekihilisi õhukesi kilesid, pikendades seadme eluiga.

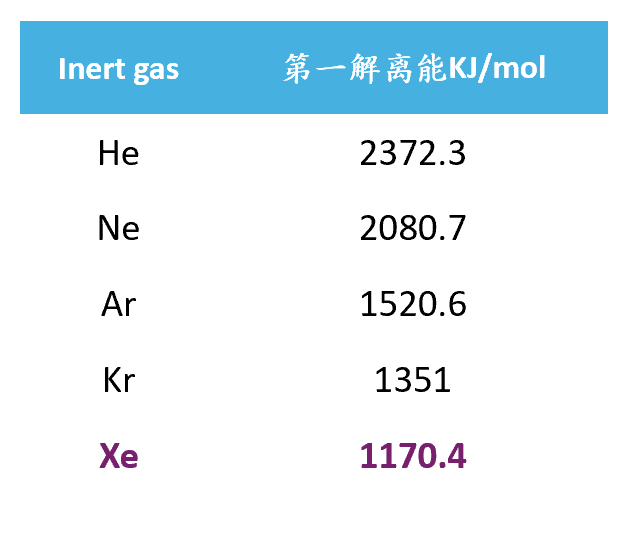

  Lisaks kasutab ioonide implanteerimise (IMP) protsess dopinguaatomite saamiseks BF3/PH3/H2, kusjuures Xe toimib neutraliseeriva gaasina, et vältida laengu akumuleerumist.

  Kuna ekraanitehnoloogia areneb paindlikkuse ja kõrge eraldusvõime suunas, kasvavad AMOLED-i tootmisprotsessi keerukus- ja täpsusnõuded jätkuvalt. AMOLED- ja LCD-tehnoloogiate eeliseid integreerides optimeerib CNK Electronics pidevalt HMI inimese ja masina interaktsioonimoodulite jõudlust ja töökindlust, pakkudes uuenduslikke kuvalahendusi olmeelektroonikale, tööstuslikule juhtimisele ja muudele valdkondadele.
