Põhilised ORCHi sätted LCD jõudluse ja stabiilsuse avamiseks – riistvara kujundamise peamised kaalutlused

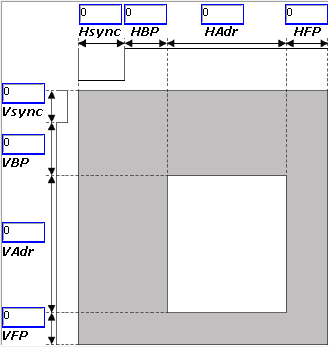

LCD-ekraanide ja nendega seotud LCD-moodulite riistvaralises disainis on ajastusparameetrite täpne konfigureerimine ekraani optimaalse jõudluse ja süsteemi stabiilsuse saavutamiseks ülioluline. Nende hulgas on PORCH (tühjendusintervall) sätted eriti kriitilised – need määravad piksli kella (PCLK), horisontaalsete/vertikaalsete sünkroonimissignaalide (Hsync/Vsync), esi-/tagakülgede (HBP/HFP, VBP/VFP) ja aktiivse piksliala (HAdr/VAdr) täpsed piirid. Professionaalse LCD-ekraanide tootjana rõhutab CNK Electronics (CNK) nende parameetrite nõuete selgitamise tähtsust esialgses valikufaasis. See tagab draiveri IC ja klaassubstraadi ajastuse vahelise ühilduvuse, vältides hilisemaid kulukaid disainimuudatusi.

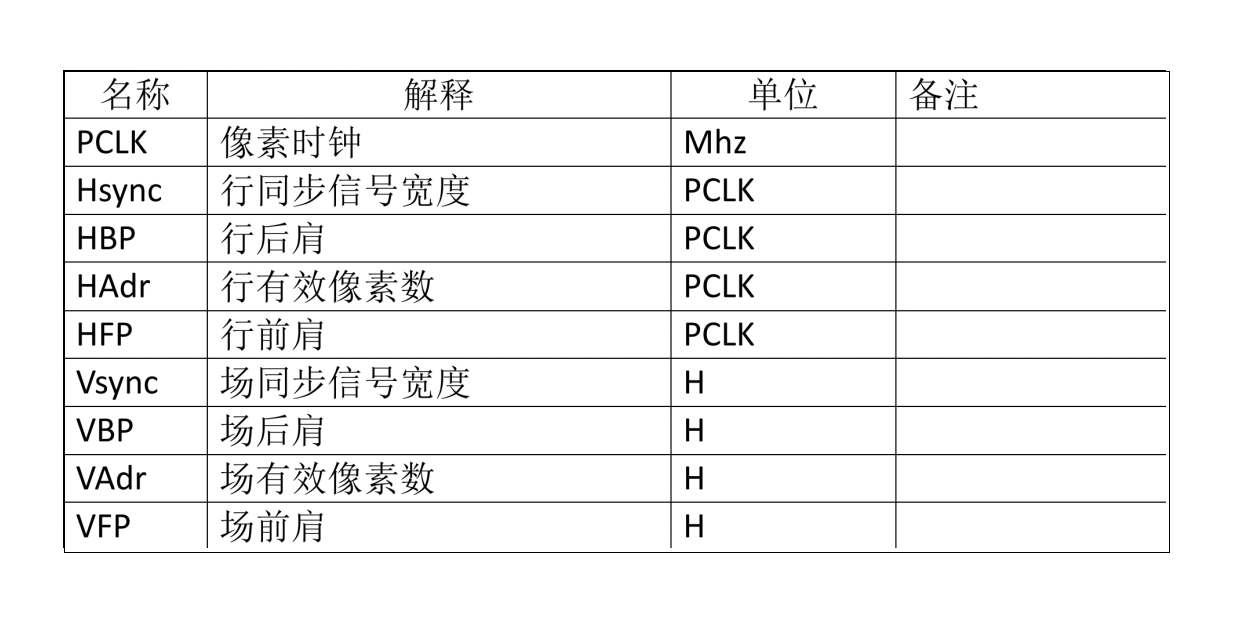

PORCHI parameetrid pole kaugeltki suvalised numbrid – need dikteerivad otseselt ekraani põhijõudlust. PCLK sagedus, arvutatuna PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × kaadrisagedus, peegeldab otseselt süsteemi ribalaiuse nõudeid. Värskendussagedus (tavaliselt alates 60 Hz, suure värskendussagedusega ekraanidel kuni 144 Hz) on piiratud klaasi ja IC laadimis-/tühjenemisvõimega. Liiga madal värskendussagedus põhjustab ekraani värelust, mis kahjustab visuaalset mugavust. Seetõttu peavad riistvaraprojektid reserveerima piisava ajavaru (eriti HFP/VFP), et tagada stabiilne signaaliedastus isegi kõrge eraldusvõimega või suure värskendusega kohandatud LCD-rakendustes.

  Liidese tüüp mõjutab otseselt värskendussageduse valideerimise ja silumise strateegiaid. RGB-liideste puhul saavad insenerid Vsynci signaali perioodi otse mõõta, et arvutada tegelik värskendussagedus. MIPI-liidestega tavaliste LCD-moodulite puhul tuleb saata konkreetsed käsud (nt PAGE 0 R35H=0X00), millele järgneb mõõtmine TE-viigu kaudu. Riistvara konstruktsioonid peaksid reserveerima peamised katsepunktid (nt Vsync, TE) ja tagama kvaliteetse signaali marsruutimise, et vältida häireid, mis võivad põhjustada mõõtmisvigu või kuvamisanomaaliaid (nt rebenemine, värelemine).

  Edukas LCD-ekraanide integreerimine sõltub sügavast koostööst kogenud LCD-ekraanide tootjatega. Eriti kohandatud LCD-projektide või keerukate LCD-moodulite rakenduste puhul soovitab CNK Electronics (CNK): jagage PORCHI sihtparameetreid ja draiverilahendusi varakult, hankides tootja klaaside ajastusprofiilid ja konfiguratsioonisoovitused. See hoiab ära signaalikonfliktid, toitehäired või elektromagnetilise ühilduvuse probleemid. CNK tehniline meeskond pakub täielikku tuge – alates PORCH optimeerimisest ja liidese sobitamisest kuni signaali terviklikkuse analüüsini – tagades, et teie riistvara disain õnnestub esimesel katsel ning vabastab kuvamoodulite täieliku jõudluse ja töökindluse.
