Taustvalgustusega sõidukujundus: kriitilised üksikasjad ekraani valgustava ekraanikvaliteedi jaoks

LCD-ekraanide maailmas, olgu see siis infoselge ühevärviline ekraan või elav värviline ekraan, on taustvalgus selle visuaalse esituse hing. Taustvalgustusega sõitmine on aga palju keerulisem kui lihtsalt "valguse sisselülitamine". Kujundusdetailide tähelepanuta jätmine võib parimal juhul kaasa tuua ebaühtlase heleduse ja halvenenud kasutuskogemuse või halvemal juhul lühendada ekraani eluiga. See artikkel käsitleb taustvalgustuse juhtimise põhiprintsiipe, andes inseneridele võimaluse luua stabiilseid ja usaldusväärseid kuvalahendusi.

1. Pideva voolu juhtimine: heleduse ühtsuse alus

Taustvalgustuse LED-id tuleb juhtida konstantse vooluallikaga! See on ülimalt oluline, et lahendada "erinevate sama pinge all olevate moodulite ebaühtlane heledus". LED-idel on oma olemuselt kõikumised päripinges (Vf) (tavaline ühe LED-i väärtus: 2,7–3,2 V). Pideva pingega ajami korral võtavad veidi madalama Vf-ga LED-id rohkem voolu, mille tulemuseks on suurem heledus, samas kui kõrgema Vf-ga LED-id on tuhmimad. Konstantse voolu juhtimine juhib täpselt iga LED-i läbivat voolu (tavaliselt 15–20 mA), tagades ühevärviliste ekraanide ühtluse ja värviliste ekraanide täpse värviesituse.

2. Ajastuse juhtimine: "kummituste" ja "väreluse" vältimine

Kui LCD-ekraan lülitub sisse või ärkab unerežiimist, vajavad selle sisemised vedelkristallid reageerimisaega ega jõua kohe stabiilse kuvari olekusse. Taustvalgustuse kohene aktiveerimine sellistes tingimustes põhjustab kasutajatel kaootilist "kummitust" või ebastabiilset virvendust. Peamised disainireeglid on järgmised:

Sisselülitamine/äratus: taustvalgustus tuleb aktiveerida alles pärast seda, kui ekraan on värskendanud vähemalt 30 kaadrit ja stabiliseerunud. See tagab, et kasutajad näevad stabiilset ja selget algpilti.

Väljalülitamine/unerežiim: järgige rangelt järjestust: esmalt desaktiveerige taustvalgus, seejärel keelake kuvasignaal ja katkestage ekraani toide. Selle järjestuse ümberpööramine võib sulgemise ajal põhjustada ebatavalisi heledaid laike või "kummituslikke" artefakte.

3. Vooluahela projekteerimine ja parameetrite arvutamine: ohutuse ja tõhususe tasakaalustamine

Levinud ajamiahela topoloogiad hõlmavad järgmist:

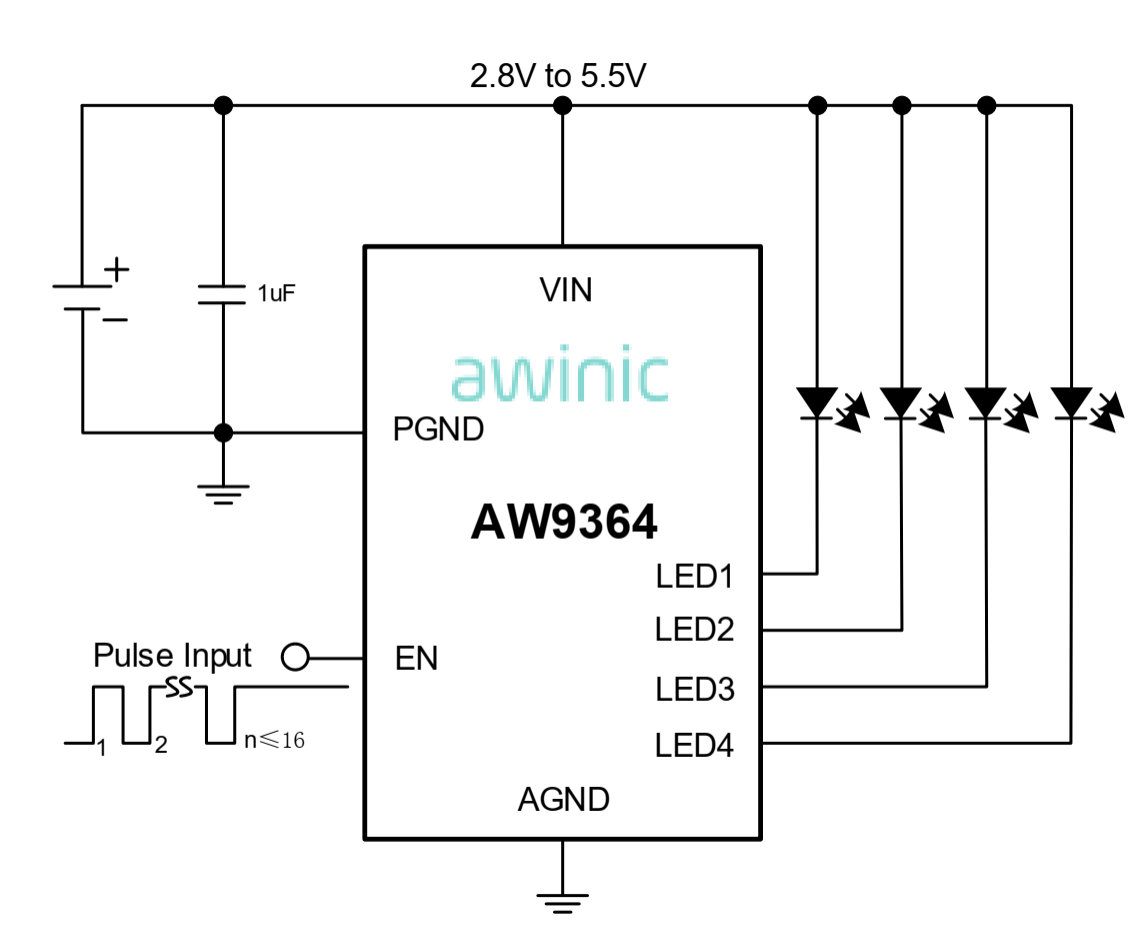

Ühe LED-i paralleelajam: suhteliselt lihtne disain ja hea koondamine (ühe LED-i rike ei mõjuta tervikut). Ajami koguvooluvajadus on aga suur (nt 8 paralleelset LED-i vajavad 120–160 mA @ 20 mA/LED).

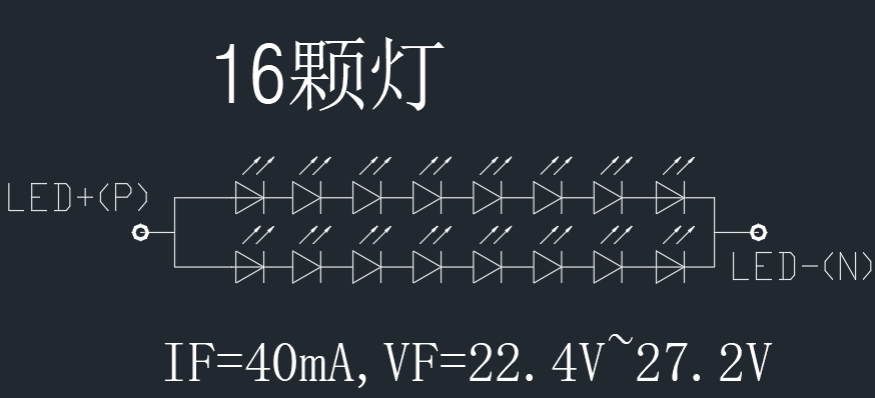

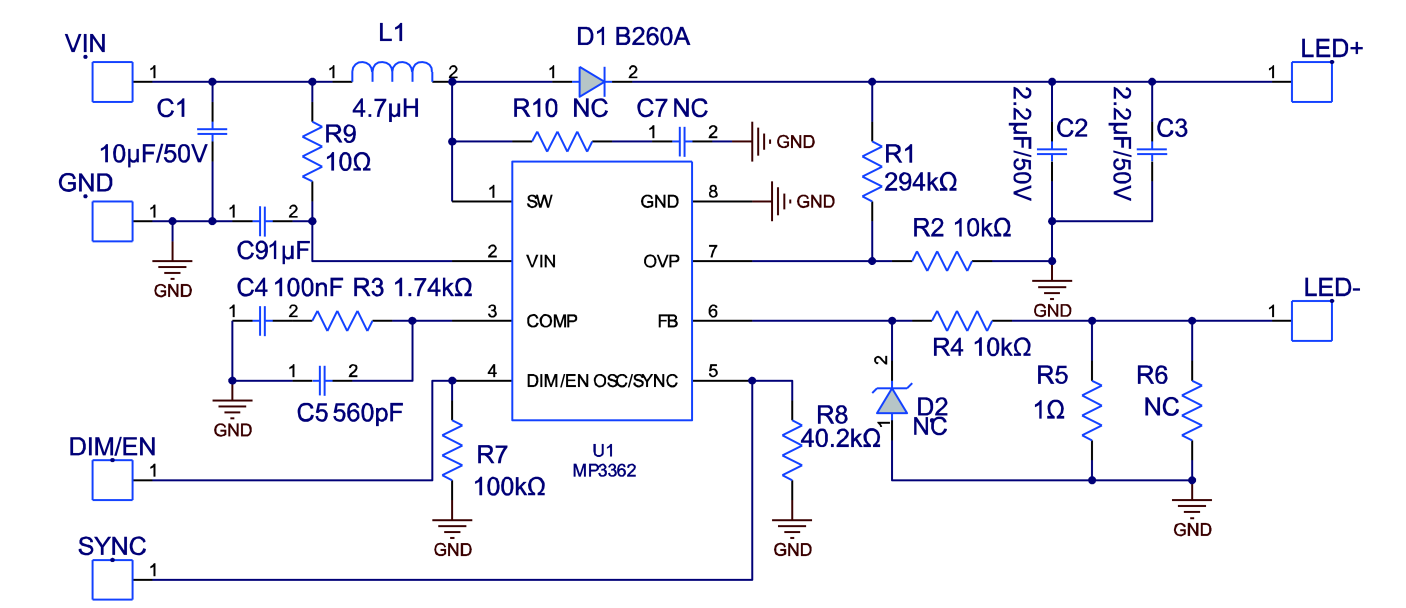

Multi-String Series-Parallel Drive: tõhusam, sobib keskmiste ja suurte LCD-ekraanide jaoks. Disaini kaalutlused:

Seeriapinge: kogupinge LED-stringi kohta = üksik LED Vf * arv seerias. Näide: 8 järjestikust LED-i vajavad ajami pinget ≥ 3,2 V * 8 = 25,6 V (arvestage varu).

Paralleelvool: draivi koguvool = vool stringi kohta * Paralleelsete stringide arv. Näide: 2 stringi paralleelselt, 20mA stringi kohta, koguvool = 20mA * 2 = 40mA.

Ohutusvarud: Projekteeritud väljundpinge ei tohi ületada 36 V (üldine turva-ülimadal pinge – SELV – piir). Ajami koguvool ei tohiks ületada 300 mA (tasakaalustamise efektiivsus ja komponentide valik).

Järeldus

Erakordne ekraanikogemus algab täpse taustvalgustusega sõidukujundusest. Olgu need kulutundlikud ühevärvilised ekraanid või visuaalselt nõudlikud värvilised ekraanid, pideva voolu juhtimispõhimõtete sügav mõistmine ja rakendamine, võimsusjärjestuse range kontrollimine, seeriaparalleelparameetrite täpne arvutamine ja ohutusstandardite järgimine on olulised sammud kvaliteetsete ja pika kasutuseaga kuvaritoodete loomisel. Need näiliselt väikesed "detailid" on just need kriitilised tegurid, mis määravad kuvari parima kvaliteedi ja kasutajate rahulolu.
