FPC-kaabli paigutuse kujunduse spetsifikatsioonid: purunemise, katkendliku kontakti vältimine ja stabiilse HD-ekraani edastamise tagamine

Nutiseadmete ajastul, mis taotlevad ülimat visuaalset kogemust, on kõrglahutusega kuva kvaliteet ülioluline. Andmed näitavad siiski, et märkimisväärne osa kuvari tõrgetest tuleneb signaali edastamise probleemidest. Andmete päästerõngana määrab FPC-kaablite ratsionaalne paigutus otseselt toote töökindluse ja kasutuskogemuse. Levinud lõkse vältimiseks järgige järgmisi põhilisi disainispetsifikatsioone ja olulisi kaalutlusi.

Disaini põhispetsifikatsioonid: kaabli täiustatud töökindluse põhiprintsiibid

Täpne painutamine kaabli purunemise vältimiseks:

Minimaalne painderaadius: kaabli painutamise ajal peab olema ≥5 mm. Väiksemad raadiused põhjustavad sisejuhtidele liigset pinget, suurendades oluliselt murdumisriski.

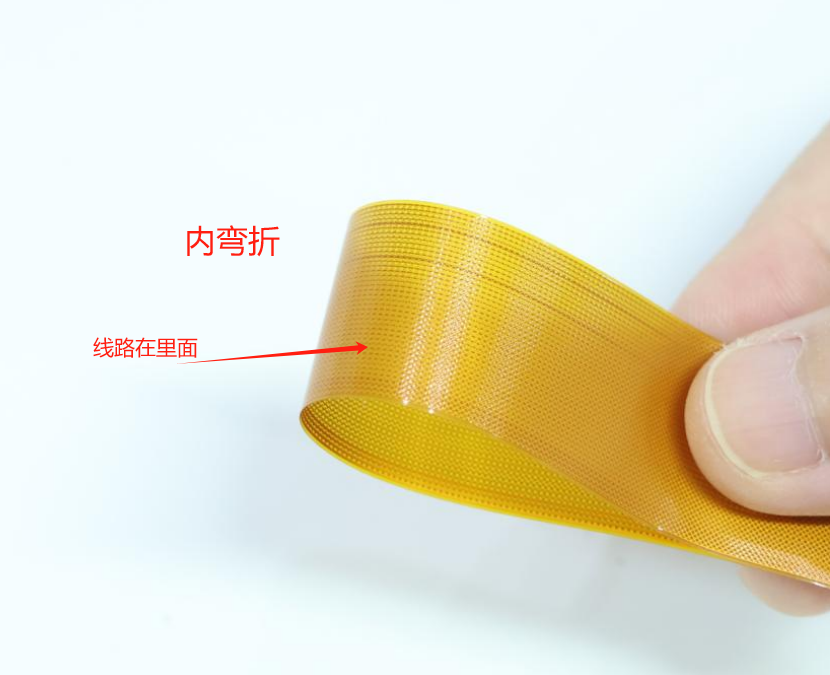

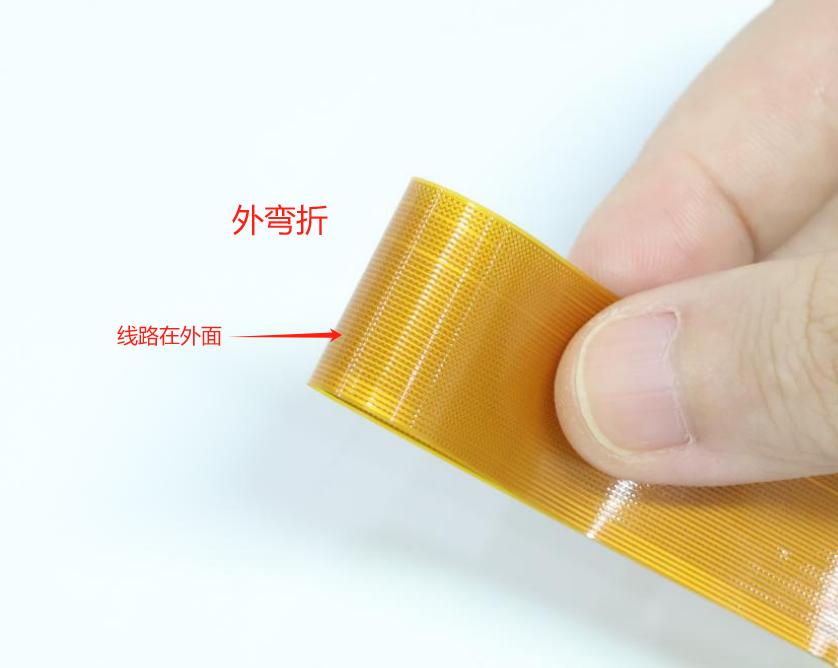

Eelistatud paindesuund: eelistage sisemised painded välimistele. Välimised painded mõjutavad juhte tõmbejõude, mis vähendab kaabli eluiga.

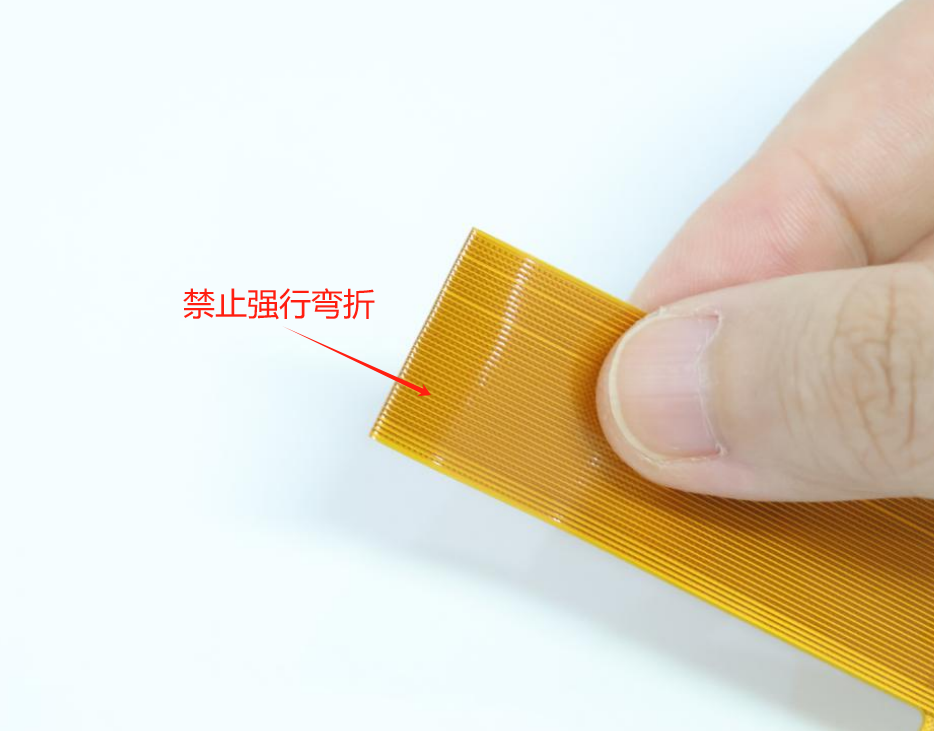

Vältige korduvat paindumist: piirake rangelt mitut painutust samas kohas. Eesmärk on ühekordne, täpne painutusoperatsioon.

Disaini märkus: Mikroskoopilised paindekahjustused on sageli partii rikete varjatud põhjus.

Turvaline fikseerimine vibratsioonihäirete kõrvaldamiseks:

Töövibratsioon on kaabli töökindluse peamine vastane, mis põhjustab pistiku katkendliku kontakti ja signaali ebastabiilsust.

Tõhus lahendus: kasutage suure töökindlusega survetundlikku kleeplinti, et kinnitada kaabli marsruut mitmes punktis kindlalt. See on väga kulutõhus meede vibratsiooniga seotud rikete vältimiseks.

Optimeeritud pikkus kiire signaali terviklikkuse jaoks:

4K/8K kõrge eraldusvõimega kuvarite leviku tõttu suurenevad FPC andmeedastusmahud, muutes kaabli pikkuse signaalikvaliteedi jaoks kriitiliseks.

Soovitatav standard: kuva andmeedastuskaablid peavad olema ≤10 cm. Lühikesed vahemaad tagavad kiire ja väikese kadudega ülekande.

Laiendatud pikkuse protokoll: kui struktuursete piirangute tõttu on vaja 20–30 cm kaableid, on signaali terviklikkuse, stabiilsuse ja tootmisvõimsuse vastavuse kontrollimiseks kohustuslik partii range valideerimine.

Kriitilised kaalutlused:

 Ekraani kahjustuste ja funktsionaalsete piirangute vältimine

TFT-ekraani kaitsereegel: kuvapaneelile ei tohi avaldada mingit mehaanilist pinget! Väline jõud või stress põhjustab pöördumatuid "Mura" (hägusus) defekte.

Ekraani pööramise piirangud:

Eraldusvõime ≤320x480:

Tavaliselt integreerige täielik RAM, toetades üldiselt 90° pildi pööramist (võimaldab paindlikku paigutust ja võimsuse optimeerimist).

Eraldusvõime >320x480:

 Sisemise RAM-i puudumise või piiratud arvu tõttu 90° pööramist üldiselt ei toetata. Mudelipõhine tugi tuleb kinnitada meie FAE-ga!

Pildi peegeldamise funktsioon: enamik ekraane toetab vertikaalset/horisontaalset kujutise peegeldamist riistvara (hüppajad) või tarkvarakäskude kaudu. Rakendusmeetodid ja mudeli ühilduvus tuleb kinnitada meie FAE-ga!
