Peamised kuvadraiveri silumistehnoloogiad ja tööstandardid

1. BIST käsu täiustatud rakendus

Tööpõhimõte: draiveri IC-i sisseehitatud enesetesti mootor aktiveerub õigel lähtestuskoodi laadimisel, genereerides diagnostikamustreid (värviribad/malelauad).

Kahekordne diagnostikafunktsioon:

▶ Põhitõendamine: väljundi puudumine viitab kriitilistele vigadele lähtestamise ajastuses või registri konfiguratsioonis.

▶ Vea eraldamine: tavaline enesetest välise signaali tõrke korral kinnitab emaplaadi signaalitöötluse probleeme.

Laiendatud rakendused: mitmetasandilised testirežiimid (juhitavad 0x36 registri kaudu) halltoonide ühtluse ja värvivastuse hindamiseks.

2. Süstemaatiline ID lugemise käsuprotokoll

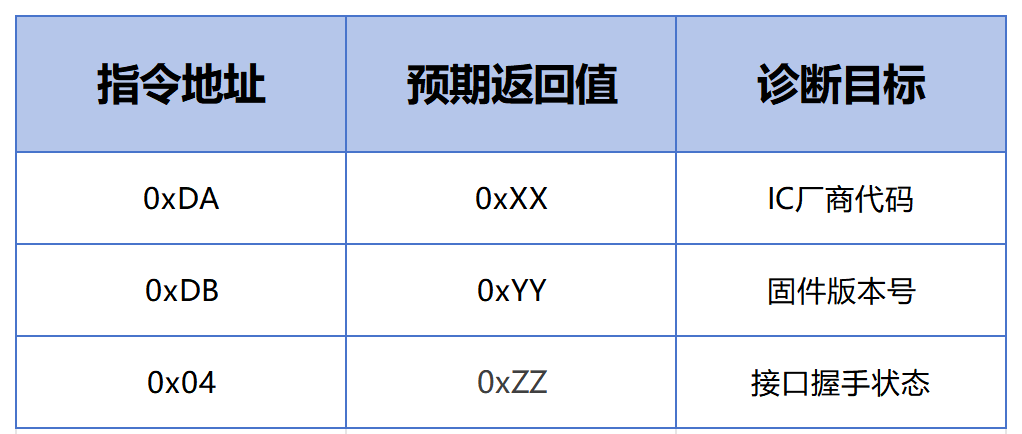

Käsu maatriks:

Sidekihi tõrkeotsing: kolm järjestikust lugemistõrget nõuavad järgmist:

▶ Liidese pinge sobitamine (tolerants ±5%)

▶ Signaali ülekanne (silmadiagrammi avamine >0,7 UI)

▶ Sisselülitamise ajastus (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Maandustakistus (<50 mΩ) Kuuemõõtmeline silumisohutusprotokoll (täiustatud kuldreeglid) Termiline kaitse: esialgne sisselülitamine voolupiiranguga toiteallikaga (≤200 mA), mida jälgitakse infrapunakiirguse termopildiga. ΔT＞15℃ käivitab vooluahela katkestuse.

Koodi kahekordne kinnitamine: ametlik lähtestamiskood nõuab SHA-256 valideerimist koos valvekoera taimeri integreerimisega.

Turvalise koodi muutmise protokoll: registri muudatused peavad läbima:

▶ ESD kaitse test (HBM≥8KV)

▶ 72-tunnine kiirendatud vananemine

▶ Sissepõlemiskindluse test (staatiline pilt 96 tundi)

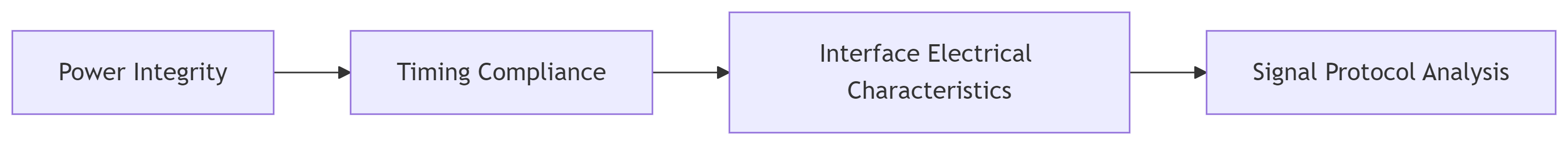

Riistvara esmane diagnostikavoog:

Ajastuse tõrketaluvus: kriitilised ajastusparameetrid ±20% marginaaliga; RESET langev serv sünkroniseeritud VDDS tõusva servaga (hälve <1 μs).

Dünaamilised hooldusalgoritmid:

▶ Pikslite nihutamine (1 piksli nihe 2 tunni kohta)

▶ Negatiivse pildi perioodiline värskendamine (iga 30 minuti järel)

▶ Adaptiivne kontrasti optimeerimine (sisuline) Tööstusliku taseme tehnilise tagatise süsteem Täielik elutsükli haldamine: rakendab FMEA-põhist ennetavat hooldust alates projekteerimisest kuni masstootmiseni:

Meditsiiniseadmed: Vastavad IEC 60601-1 lekkevoolu standarditele

Autosüsteemid: sertifitseeritud -40 ℃ ~ 105 ℃ termorattasõiduks

Tööstuslik HMI: toetab 2 miljonit puutetundlikkust

Nutika tootmise võrdlusalused:

▶ Mikronitaseme paigutuse täpsus (±15 μm)

▶ In-line AOI kontroll (defektide püüdmise määr ≥99,2%)

▶ Andmete jälgitavuse süsteem (200+ protsessiparameetrit paneeli kohta)

Kriitiline hoiatus. Kuvadraiveri silumine kujutab endast täpset riistvara-tarkvara sümfooniat. Volitamata toimingud võivad põhjustada pöördumatuid kahjustusi (IC purunemine/elektroodi söestumine). Rakendage riistvara väljalogimisprotokoll, mis nõuab vanemate elektroonikainseneride ja ekraaniarhitektide kahekordset heakskiitu.
