Visuaalsete valupunktide vallutamine: lahendused sooja-külma värvimuutuse jaoks LCM/INCELL kuvamoodulites

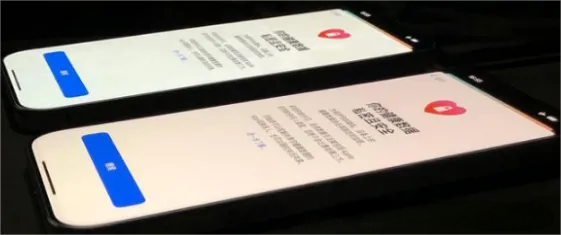

Kas olete viimase lipulaeva nutitelefoni ekraanil libistades märganud peeneid toonierinevusi kummalgi küljel – üks kaldus sooja kollasele, teine ​​jahedale sinisele? See tüütu soe-külm värvinihe kujutab endast peamist väljakutset tipptasemel kuvamoodulitele, eriti LCM-i (Liquid Crystal Module) ja täiustatud INCELL-i (in-Cell Touch) tehnoloogiate puhul, kus värvide ühtsus mõjutab otseselt kasutajakogemust ja kaubamärgi mainet. See artikkel analüüsib põhjalikult selle põhjuseid ja juhtivaid tööstuse kontrollistrateegiaid.

I. Värvimuutuse süüdlased: muutuvad mängud täppisstruktuurides

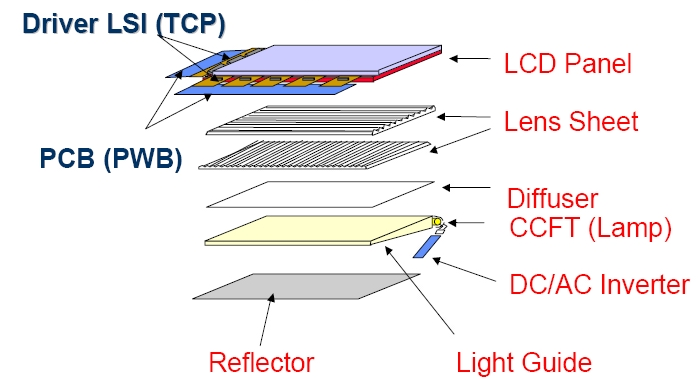

LCM/INCELL moodulid on keerukalt virnastatud TFT-klaasist, värvifiltrist (CF), ülemisest/alumisest polarisaatorist, vedelkristallkihtidest ja taustvalgustussüsteemidest. Värvi nihe tuleneb minutilistest kõikumistest kolmes kriitilises piirkonnas:

1. Taustvalgustuse LED-ide spektraalne diskreetsus

Valgusallika mootorina võivad LED-kiipide partiivariatsioonid põhjustada tuhandete kelvinite värvitemperatuuri kõikumisi (nt ±0,02 värvikoordinaatide hälve vastab vahemikule 4500–10 000 K), tekitades ekraanil otse sooja-jaheda lõhe.

2. Polarisaatorite optiliste omaduste variatsioonid

Kui valguse läbilaskvus hälbib üle 5%, on RGB (RGB valguse) energiabilanss häiritud, käivitades toonide nihke.

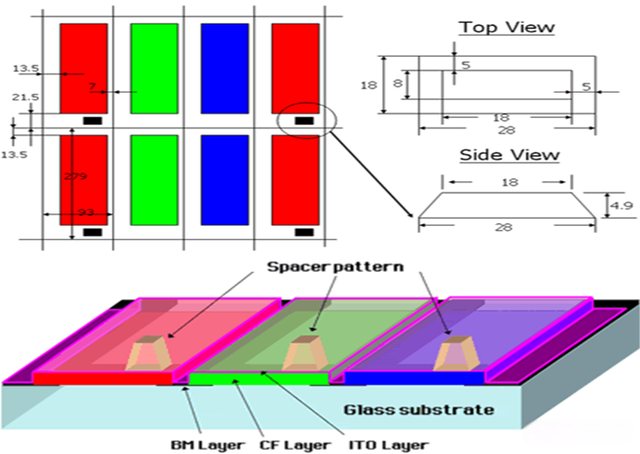

3. Nanoskaala erinevused CF-kihi värvikindla kile paksuses (tuumtegur)

Katte tolerants ±0,05 μm võib nihutada värvikoordinaate ±0,03 võrra, mis võrdub värvitemperatuuri erinevusega üle 1000 K! "Yin-yangi ekraani" fenomen – kus vasak pool on kollane ja parem sinine – tuleneb enamasti sellest.

II. Täisahelaline koostöö: süstemaatiline lähenemisviis värvinihke kõrvaldamiseks selle allikas

Juhtivad tootjad on protsesside täieliku täiustamise kaudu tihendanud värvikoordinaatide kõikumisi ±0,01-ni (värvitemperatuuri erinevus ±900 K piires):

▶ Materjali jälgitavus: partiiga lukustatud konsistents

·Koordineeritud LCD-taustvalgustuse hankimine:

Suur tootja varustab ühe projekti jaoks 500 000 sama partii LCD-paneeli, mis on sobitatud homoloogsete taustvalgustusega LED-idega, mis reguleerivad värvikoordinaatide varieerumist ±0,015 piires.

· Spetsiaalne polarisaatori hankimine:

Kunagi põhjustas erinevate tarnijate polarisaatorite segamine partii värvikoordinaatide hälbeid üle 0,02, mille tulemuseks oli 12% praagi määra.

▶ Optiline sobitamine: LED-ide ja CF-i täpne sünkroniseerimine

· Standardsed värvigamma lahendused:

Silikaatluminofoor-LED-id kasutavad segamisstrateegiat "kaks suurt värviplokki + neli väikest värviplokki" (nt Jufei Optoelectronicsi F-ploki skeem), mille värvikoordinaatide juhtimine on ±0,01.

· Suure värvigamma lahendused:

RG phosphor LED-id vajavad 1:4 ja 2:3 plokkide ristsuhte sobitamist; lipulaev telefon saavutas selle meetodi abil ±900K värvitemperatuuri kontrolli.

▶ Protsessiuuendus: CF-katte nanoskaala juhtimine

Kile paksuse reaalajas jälgimiseks võetakse kasutusele laserinterferomeetrid, vähendades värvikindluse tolerantsust ±0,05 μm-lt ± 0,03 μm-le. See suurendab saagist 82%-lt 95%-le ja parandab värvikoordinaatide järjepidevust 40%.

III. Terminali valideerimine: viimane miil laborist kasutajakogemuseni

Masstootmise kontroll nõuab ranget stsenaariumi testimist:

· Äärmusliku nurga näidistestimine:

 Ekstraheerige 100 proovi äärmuslike värvikoordinaatide väärtustega (max/min X/Y) klientide subjektiivseks hindamiseks. 1500K värvitemperatuuri erinevusega tahvelarvutiprojekti kasutajad nõustusid vaid 37%, mis sundis tootmisliini uuesti kalibreerima.

· 3 gamma dünaamiline kompensatsioon:

Tarkvara tasemel värvitemperatuuri kalibreerimine R/G/B võimenduse reguleerimise kaudu. Gamma väärtuse reguleerimine 2,2-lt 2,6-le võib alandada ekraani värvitemperatuuri 6500K-lt 5500K-le, neutraliseerides tõhusalt külmad toonid.

Sooja-külma värvinihke vallutamine ei ole ühepunktiline läbimurre, vaid sügav koostöö LCM-i tootjate, taustvalgustuse tarnijate ja terminalibrändide vahel. Tööstus on saavutanud värvikoordinaatide täpsuse ±0,01, kuid kasutaja taju areneb 0,005-ni. Alates kvantpunktluminofooridest ja lõpetades perovskiittehnoloogiatega, jätkavad uue põlvkonna materjaliuuendused ekraanimoodulite värvitäpsuse uute piiride saavutamist – sest ekraani iga tolli ülim ühtsus on pühalik pühendumus visuaalsele kogemusele.
