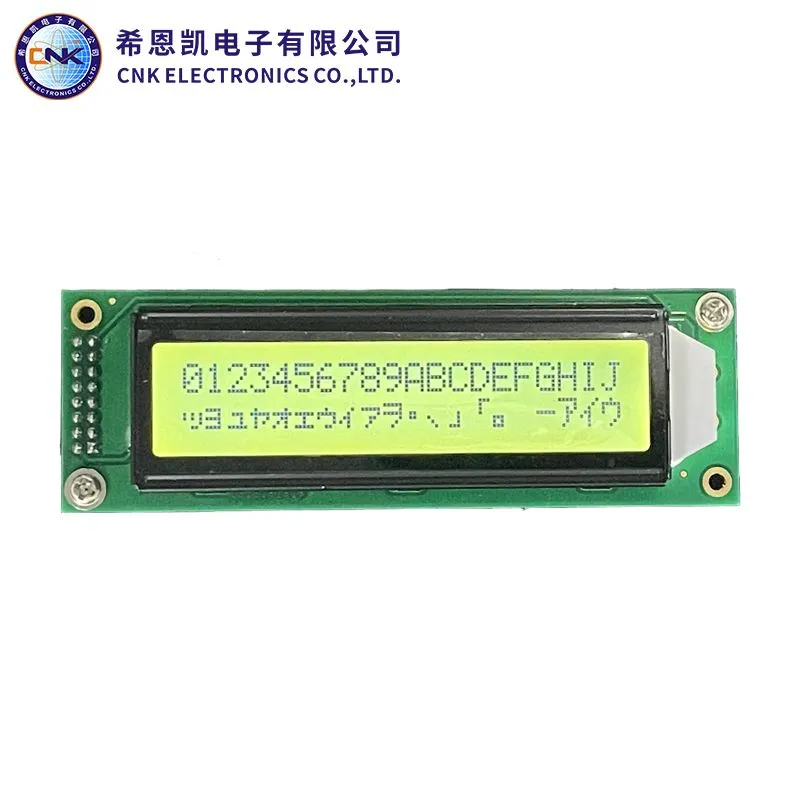

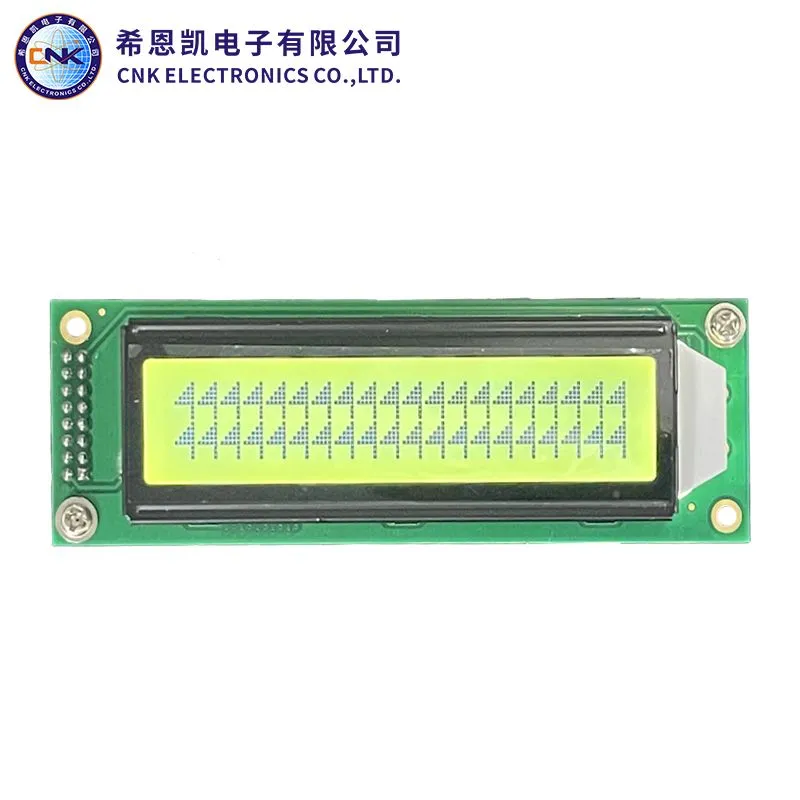

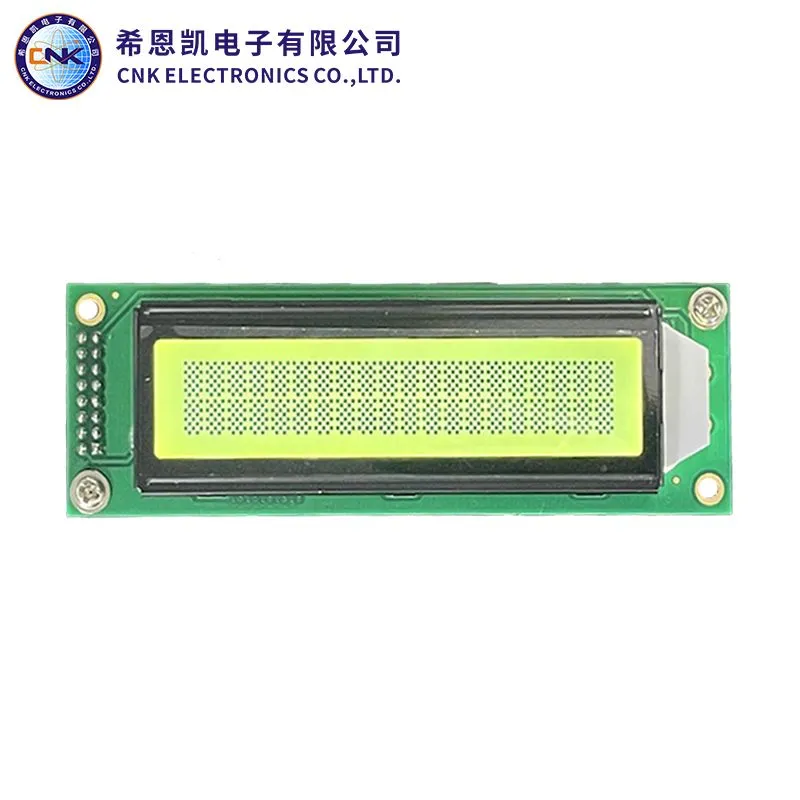

1602 tähemärgi LCD -ekraan

Neid CNK tarnija 1602 tähemärgi LCD -ekraani kasutatakse laialdaselt erinevates elektroonilistes projektides ja seadmetes, kuna need on suhteliselt odavad, hõlpsasti liidetavad mikrokontrollerite või muude elektrooniliste vooluringidega ning pakuvad lihtsa viisi teksti ja põhigraafika väljastamiseks.

Saada päring

Tootekirjeldus

1602 LCD-ekraan sisaldab tavaliselt taustvalgust paremaks nähtavuseks hämaras tingimustes ja sellesse sisseehitatud kontrolleri kiip, näiteks Hitachi HD44780 või ühilduv kiip. See kontroller lihtsustab kuvari liidestamise ülesannet väliste mikrokontrollerite või muude seadmetega, kuna see käitleb paljusid kuvari juhtimiseks vajalikke madala taseme funktsioone.

1602 LCD -ekraani kasutamiseks peate tavaliselt ühendama selle mikrokontrolleriga või mõne muu elektroonilise seadmega, kasutades paralleelsete andmeliinide komplekti (tavaliselt 4 või 8 andmeliini, sõltuvalt töörežiimist) koos funktsioonide juhtimisliinidega, näiteks andme-/käsu valimisel, lugege/kirjutamisjuhtimine ja kuvari lubamine. Seejärel saadate ekraanil kuvatavat käsud ja andmed ekraanil kuvatavat juhtimiseks, näiteks teksti kuvamine, sõnumite kerimine või kohandatud märkide kuvamine.

Kuva programmeerimine hõlmab tavaliselt konkreetsete käskude ja andmejärjestuste saatmist liidese kaudu kuvari lähtestamiseks, soovitud funktsioonide (näiteks kursori vilkumise või kerimise) seadistamiseks ja teksti või muu teabe saatmiseks.

Üldiselt on 1602 tähemärgi LCD -ekraan elektroonikaprojektides mitmekülgne ja laialdaselt kasutatav komponent, pakkudes lihtsat ja tõhusat viisi visuaalse tagasiside või teabe väljundi saamiseks laias valikus rakendustes.

Ese	Sisu
Mooduli suurus	58 (W) x32 (H) × 13,5 (t) mm
Kuvavaate ala	38 (W) × 16 (h) mm
LCD -tüüp	Stn/y-g/positiivne/transfiektiivne
Vaatenurk	Kell 18
Juht IC	ST7066/ST7065 või Equal
Taustvalgustuse draiveri tüüp	Võimsus/3,3 +/- 0,2 V/Y-G
Alalisvoolu vooluringi	Sisseehitamine
Kaal	TBD
