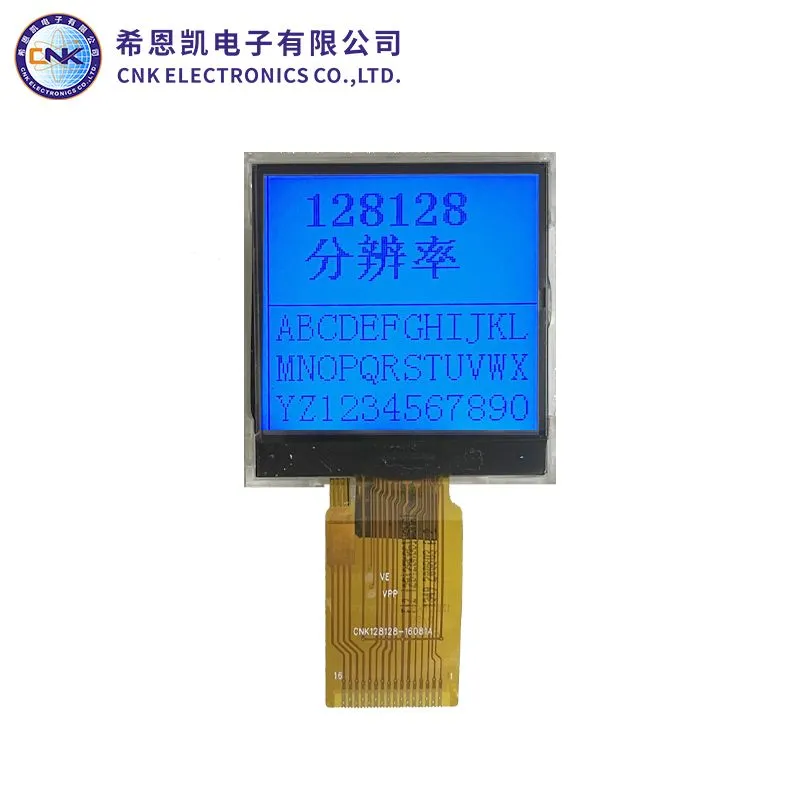

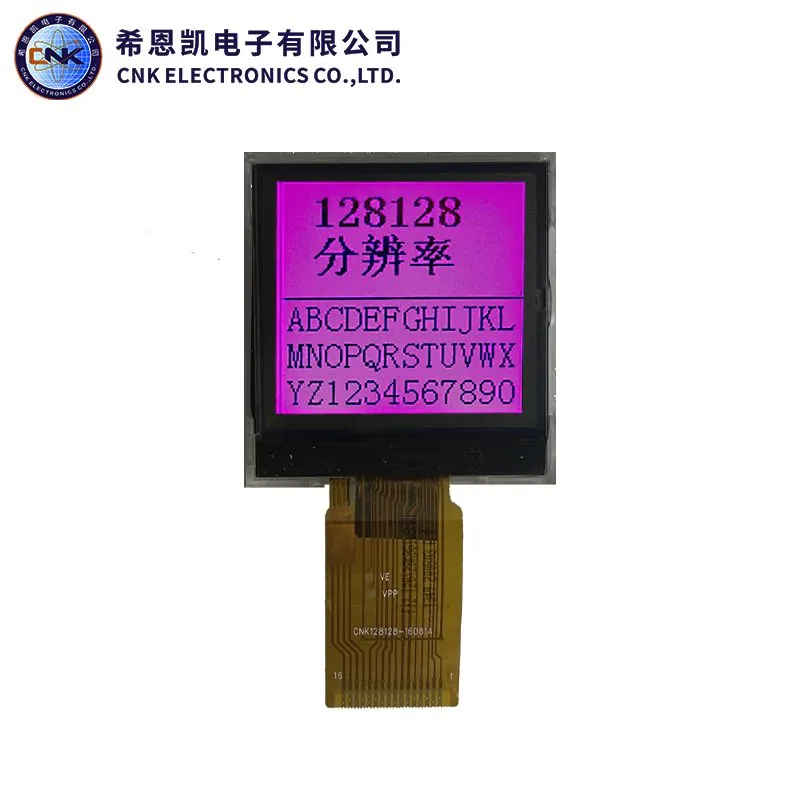

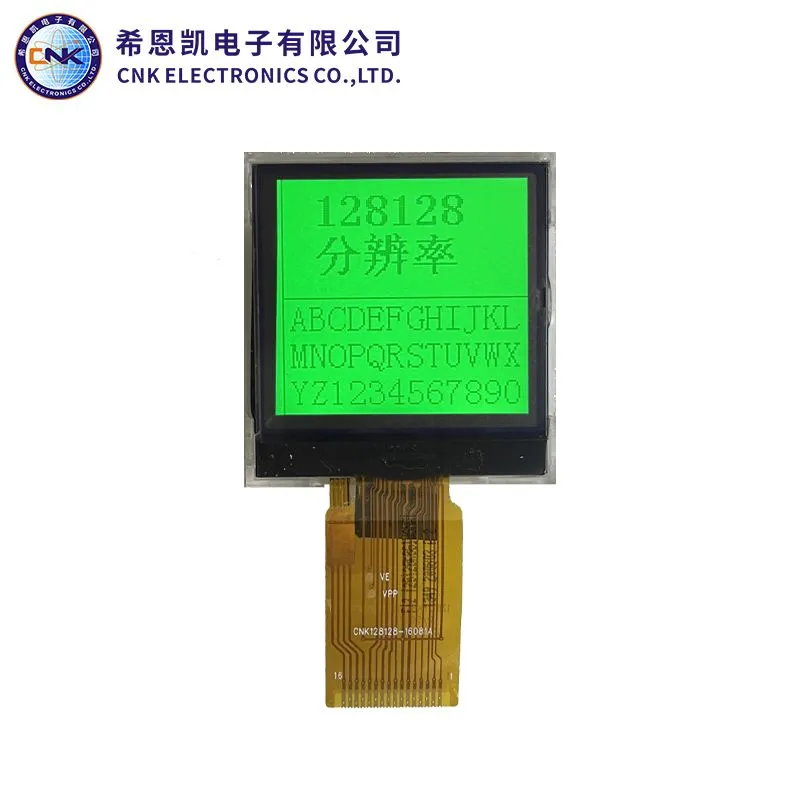

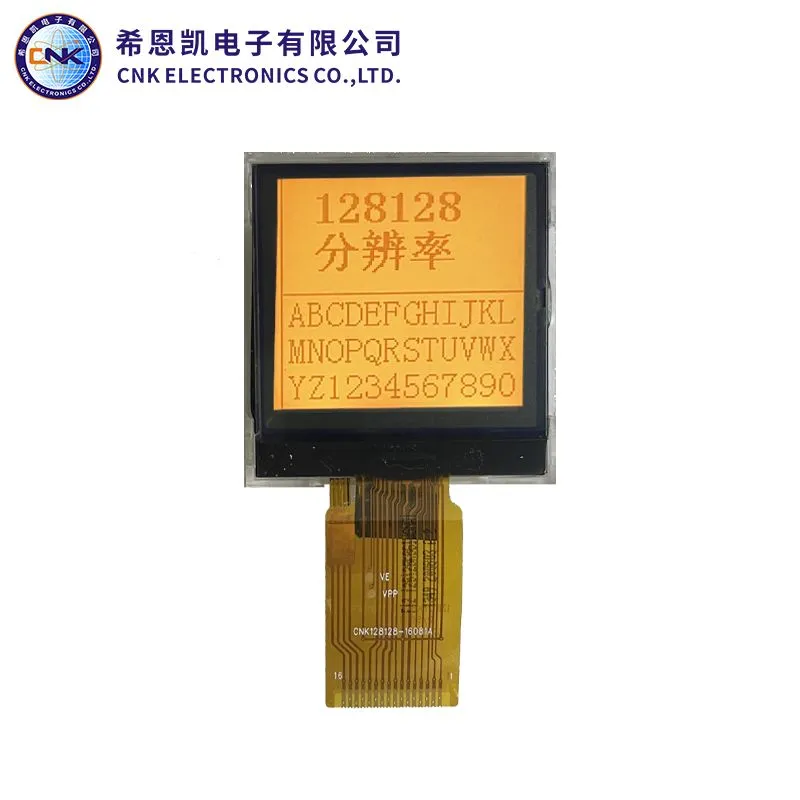

128x128 graafiline LCD -ekraan

CNK on 128x128 graafiline LCD kuvari tootja ja kodumaiste ja välisturgude tarnija. Aastate jooksul on see suurepärase teadus- ja arendustegevuse meeskonna ning professionaalsete töötubade võimalustega kodus ja välismaal hästi vastu võetud. Nõuame pidevat innovatsiooni ja edusamme, püüdes saavutada tööstuses juhtiv positsioon ja pakkuda klientidele parimaid kogemusi.

Saada päring

Tootekirjeldus

128x128 graafiline LCD -ekraan on teatud tüüpi kuva, mille eraldusvõime on 128 pikslit nii horisontaalses kui ka vertikaalses suunas, mille tulemuseks on kokku 16 384 pikslit. Seda tüüpi ekraanil on tavaliselt ühevärviline või halltoskaala värviskeem ja pikslid on paigutatud ruuduvõrgu mustrisse. Graafiline LCD -ekraan võib kuvada nii teksti kui ka graafikat ja pilte, muutes selle mitmekülgseks kuvarivalikuks erinevate elektrooniliste seadmete jaoks. Seda kasutatakse tavaliselt sellistes esemetes nagu kantavad seadmed, meditsiiniseadmed ja tööstuslikud juhtimissüsteemid. Neid kuvareid saab liidestada mitmesuguste protokollide, näiteks SPI või I2C kasutamisega ning tavaliselt sisaldavad need kasutuseks sisseehitatud kontrollerit. Neid saab toita mitmesuguste pingetega, muutes need sobivaks akutoitega seadmetele. Mõnel graafilisel LCD-l kuvatakse LED-taustvalgustus, et parandada nähtavust hämaras keskkonnas.

Üld spetsifikatsioon

Ese	Sisu
Mooduli suurus	37.30 (W) x39.30 (h) x7.00 (t) mm
Kuvavaate ala	28.14 (W) x26.86 (h) mm
LCD -tüüp	Stn // must/transmissiivne/negatiivne
Vaatenurk	Kell 18
Juht IC	ST7570
Taustvalgustuse draiveri tüüp	Power/Greem, sinine, punane
Alalisvoolu vooluringi	Sisseehitamine
Kaal	TBD

Funktsioon

Kontroller: paljude graafiliste LCD-ekraanide hulka kuulub sisseehitatud kontroller, mis lihtsustab kuvariga liidese protsessi.
Vaadenurk: kuvari vaatenurk võib mudelite vahel varieeruda, kuid paljud pakuvad laia vaatenurka, mis võimaldavad hõlpsat nähtavust erinevatest positsioonidest.
Elektrienergia: graafilised LCD-ekraanid saavad toita mitmesuguste pingetega, muutes need sobivaks kasutamiseks akutoitega seadmetes. Lisaks tarbivad need kuvarid tavaliselt madala energiataseme, aidates parandada aku kestvust.

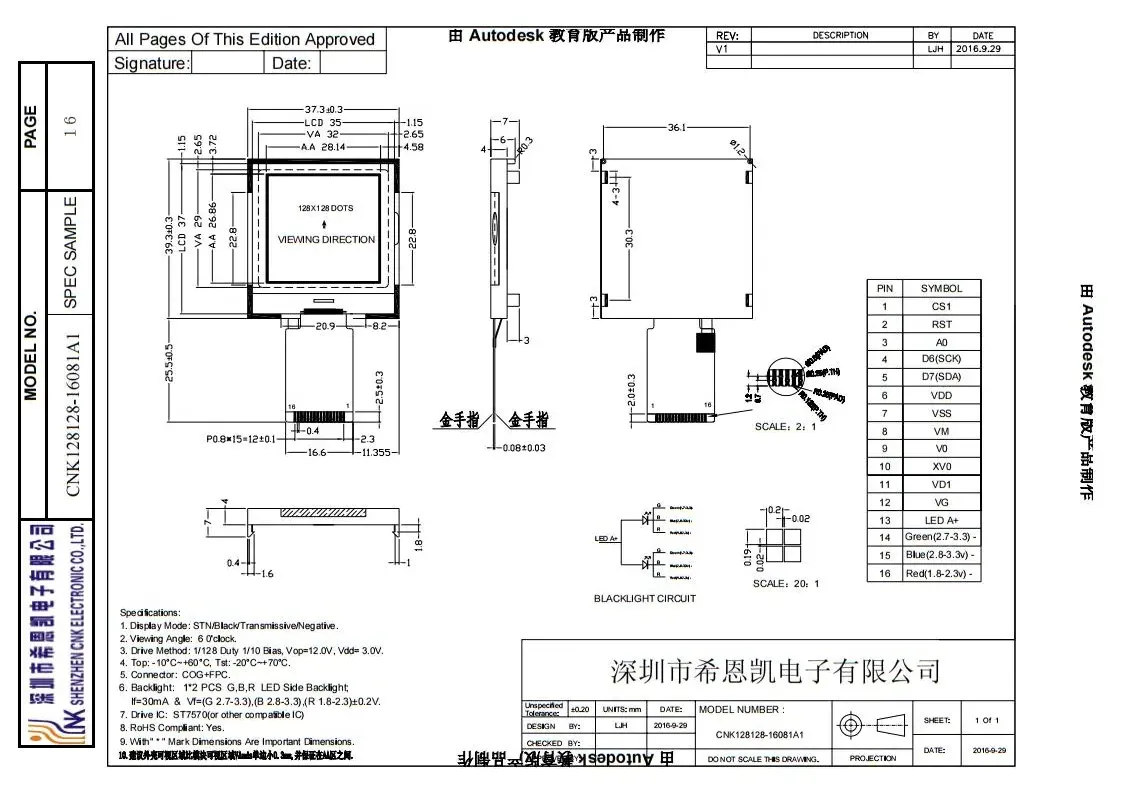

Pducti fail
